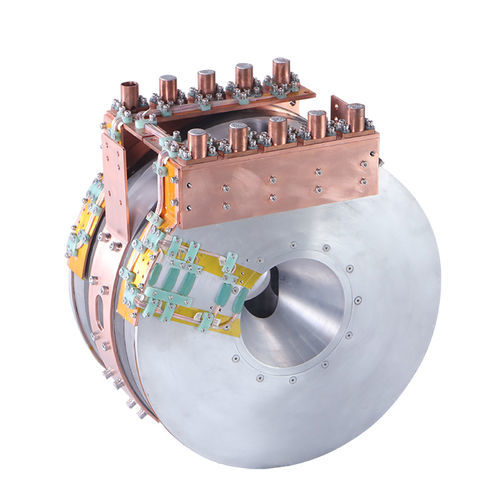

Imán superconductor Solenoid Superconducting Magnet

Descripción general

Imán superconductivo solenoide disponible en configuraciones de refrigeración seca (sin helio) o inmersa (sumergida en helio líquido). Diseñado para lograr uniformidad y estabilidad temporal precisas del campo magnético. La intensidad del campo, la uniformidad y el diámetro del orificio frío pueden especificarse para adaptarse a montajes experimentales, incluida la integración con refrigeradores de dilución.

Características principales

• Opciones de refrigeración seca e inmersa
• Múltiples diámetros de orificio frío por cada nivel de campo
• Modo de corriente continua disponible con interruptor superconductivo (opcional)
• Capacidad de barrido rápido del campo
• Regiones de uniformidad esféricas o columnarias con alta estabilidad
• Configuraciones con baja corriente de funcionamiento disponibles
• Opciones de conductores NbTi y Nb3Sn para requerimientos de campo superiores
• Compatible con varias marcas de refrigeradores de dilución

Parámetros

• Intensidades de campo magnético: 6 T; 7 T; 9 T; 12 T; 14 T
• Método de refrigeración: seca / inmersa (disponible para todos los grados de campo)
• Diámetros del orificio frío: 6 T: 54 / 78 / 90 mm; 7 T: 54 / 78 / 90 mm; 9 T: 54 / 78 / 90 mm; 12 T: 54 / 78 mm; 14 T: 54 / 65 / 78 mm
• Uniformidad del campo (@10 mm DSV): 6 T: ±0.1%; 7 T: ±0.1%; 9 T: ±0.1% y ±10 ppm; 12 T: ±0.1%; 14 T: ±0.1%
• Interruptor superconductivo: opcional (todos los modelos)
• Protección contra quenches: protección pasiva por diodo (todos los modelos)
• Conductor HTS: opcional (todos los modelos)

Especificaciones técnicas

• Modo de trabajo: modo de corriente continua disponible (con opción de interruptor superconductivo)
• Estrategia de protección contra quenches: protección pasiva por diodo
• Opciones de material conductor: superconductores compuestos NbTi y Nb3Sn
• Compatibilidad prevista: integración con diversas marcas de refrigeradores de dilución
• Enfoque de rendimiento: barrido rápido, alta uniformidad y alta estabilidad para mediciones de precisión

Personalización y opciones

• Campo, uniformidad y diámetro del orificio frío configurables bajo pedido
• Interruptor superconductivo opcional para operación en corriente persistente
• Puntas de corriente HTS opcionales y circuitos de protección adicionales
• Variantes de fabricación disponibles para cumplir restricciones experimentales específicas
