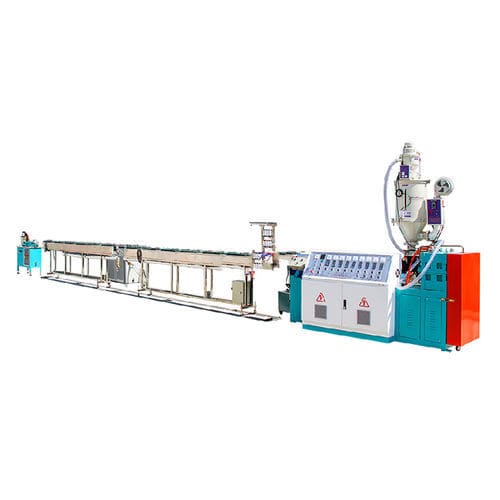

Línea de extrusión controlada por PLC Door Gasket Production Linerefrigerada con aguade perfilespara PVC
Añadir a mis favoritos
Añadir al comparador
Características
- Otras características
- controlada por PLC, refrigerada con agua
- Tipos
- de perfiles
- Material tratado
- para PVC
Descripción
Resumen:
Aplicaciones:
Flujo de proceso:
Componentes principales / equipo incluido (resumen):
Componentes detallados y elementos técnicos:
Notas y puntos destacados:
Especificaciones técnicas:
- La línea de producción de juntas de puerta es una línea automatizada de extrusión y acabado en PVC diseñada para fabricar juntas de puertas de frigoríficos y electrodomésticos en distintos perfiles y especificaciones, con secado, extrusión, enfriamiento, corte, punzonado y manipulación robótica integrados.
Aplicaciones:
- Juntas para frigoríficos, neveras portátiles y vitrinas de bebidas
- Juntas para expendedoras de agua, armarios de esterilización, equipos de cocina y otros usos domésticos o industriales
Flujo de proceso:
- Premezcla manual de material PVC modificado (≤3%–5% material triturado)
- Secado y carga automáticos
- Plastificación en tolva de extrusora y extrusión a través de la matriz
- Enfriamiento en molde y perfilado
- Enfriamiento por tanque de agua en circulación
- Soplado con aire comprimido para eliminar agua
- Máquina de tracción (haul-off) tira el perfil
- Taladrado/punzonado automático mediante máquina de punzonado y molde
- Máquina auxiliar de tracción
- Corte de esquinas a 45° de precisión (máquina de corte)
- Robot retira automáticamente las piezas cortadas
- Piezas finales de junta retiradas e inspeccionadas manualmente
Componentes principales / equipo incluido (resumen):
- Extrusora PVC blando — 1 juego
- Elementos eléctricos principales para la extrusora (variador de frecuencia, contactores, controladores de temperatura, voltímetro, interruptor de sobrecarga, etc.)
- Matriz y molde — 1 juego (material 4Cr13)
- Tanques de enfriamiento — 2 juegos (acero inoxidable, placa espumada recubierta)
- Chiller — 1 juego
- Máquina de tracción (haul-off) — 1 juego
- Punzonadora automática — 1 juego
- Máquina de corte 45° — 1 juego (control PLC)
- Brazos mecánicos / robot — 1 juego
Componentes detallados y elementos técnicos:
- Extrusora PVC blando — 1 juego con detalles de tornillo y barril:
- Diámetro del tornillo: Φ75 mm
- Número de tornillos: 1
- Potencia de calefacción del barril: 12 KW
- Potencia de ventilación del barril: 180 W × 4
- Potencia de la matriz: 2–4 KW
- Profundidad de nitruración: 0,40–0,70 mm
- Dureza nitruración (HV): 890–980
- Rugosidad superficial: Ra0.8–Ra1.6
- Tolerancia de linealidad: ≤0.015
- Producción: 60–80 kg/h
- Tipo de calentamiento: eléctrico, anillo calefactor de aluminio
- Material tornillo & barril: 38CrMoALA con nitruración profunda
- Máquina principal (centro mecánico):
- Altura del centro: 1000 mm (coincide con el molde)
- Alimentación/secador: secador y cargador automáticos (capacidad 50 kg)
- Máquina de cambio de pantalla hidráulica material: 38CrMoAL
- Contacto de la matriz: tipo brida con pernos
- Potencia total (aprox.): ≈38 KW
- Elementos eléctricos principales (marcas & cantidades):
- Variador de frecuencia: Easy drive — 1
- Contador de frecuencia digital: Xiamen — 1
- Contactores: SIEMENS — 13
- Controladores de temperatura: RKC — 8
- Voltímetro: CHINT — 1
- Interruptor automático de sobrecarga: CHINT — 1
- Matriz y molde: 1 juego — Material: 4Cr13
- Tanques de enfriamiento (2 juegos):
- Material: acero inoxidable con revestimiento de placa espumada
- Forma de enfriamiento: pulverización, boquillas: 25 por juego × 2 = 50
- Longitud: 4 m/juego × 2 = 8 m total
- Suministro de agua: recirculación automática
- Chiller: 1 juego (para soporte de enfriamiento en circulación)
- Máquina de tracción componentes:
- Motor: marca líder en China
- Variador de frecuencia: Easy drive
- Retraso de tiempo: fabricado en China
- Punzonadora automática componentes/especificaciones:
- Motor: 120 W, 50 Hz, 380 V
- Interruptor fotoeléctrico: OMRON
- Elementos neumáticos magnéticos: fabricados en China
- Máquina de corte 45° componentes/especificaciones:
- Sistema PLC: OMRON (Japón)
- Elementos neumáticos: SXPC (China)
- Motor servo: Delta
- Contactor: Schneider
- Final de carrera: OMRON (Japón)
- Brazos mecánicos / robot componentes/especificaciones:
- Foto switch: OMRON
- Motor: marca líder en China
Notas y puntos destacados:
- Línea diseñada para alta automatización y criterios medioambientales, compatible con los procesos habituales de juntas de frigorífico.
- El fabricante declara historial de suministro a grandes empresas chinas del sector de electrodomésticos (ejemplos mencionados por el fabricante).
Especificaciones técnicas:
- Nombre del producto: Línea de producción de juntas de puerta
- Denominación comercial (modelo/serie): Door Gasket Production Line
- Diámetro tornillo extrusora: Φ75 mm
- Producción extrusora: 60–80 kg/h
- Potencia de calentamiento del barril: 12 KW
- Potencia de la matriz: 2–4 KW
- Potencia instalada total: ≈38 KW
- Ventiladores de refrigeración del barril: 180 W × 4
- Profundidad de nitruración: 0,40–0,70 mm
- Dureza nitruración (HV): 890–980
- Rugosidad superficial: Ra0.8–Ra1.6
- Tolerancia de linealidad: ≤0.015
- Altura del centro máquina principal: 1000 mm (coincidente con el molde)
- Tanques de enfriamiento: 2 juegos, 4 m cada uno (8 m total), boquillas 25/juego × 2
- Capacidad del secador de alimentación: 50 kg
- Marcas eléctricas clave: SIEMENS, RKC, CHINT, OMRON, Schneider, Delta
