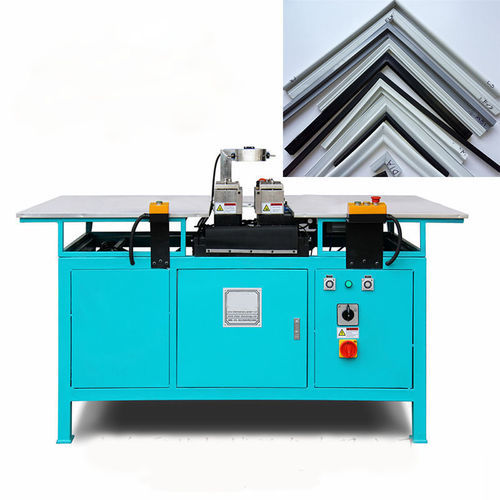

Máquina de soldar de placa caliente Refrigerator Door Gasket Welding Machine

por resistenciapara juntas de estanqueidad220 V monofásico

La máquina de soldadura de junta de puerta de frigorífico está diseñada para soldar juntas de puerta y juntas de goma. Presenta una estructura compacta, manejo sencillo y control de temperatura preciso. Disponible en configuraciones doble esquina y esquina simple (automática, semiautomática y manual) para líneas de producción y reparaciones móviles/externas.

Características clave

• Control de automatización industrial PLC con componentes neumáticos OMRON para asegurar la estabilidad del programa y un control de proceso constante.
• Diseño totalmente automático de doble orificio con expulsión automática de material restante para obtener ángulos de soldadura lisos, resistentes y estéticos y mejorar la eficiencia de producción.
• Matriz y utillaje divididos en capas superior e inferior; accionados por guías lineales de precisión para garantizar la exactitud de posicionamiento. Secuencia típica de soldadura: calentamiento automático (tipo horno) → adsorción por vacío → limpieza del borde de soldadura → enfriamiento interno → enfriamiento externo → eyección automática.
• Protección de seguridad integral: protector fotoeléctrico en el frente del molde, pulsador de arranque con dos manos y interruptor de corte (el cuadro eléctrico sólo se abre con la alimentación desconectada) para reducir riesgos de aplastamiento y eléctricos.
• Diseñada para producción industrial (doble esquina y esquina simple automática) y para mantenimiento portátil/fuera de la planta (modelo manual de esquina simple) con pasos de operación sencillos.

Variantes / Uso

• Doble esquina: para líneas de producción de gran volumen que requieren dos soldaduras de esquina por ciclo; prioriza automatización, estabilidad y calidad de soldadura.
• Esquina simple automática: opción automatizada de alta potencia para soldadura de una sola esquina en entornos de producción.
• Esquina simple semiautomática: combina tareas automáticas y del operario para la soldadura rutinaria a 90° de tiras de sellado en producción diaria.
• Esquina simple manual: unidad portátil y ligera para reparaciones de campo y operaciones móviles; funcionamiento sencillo en cuatro pasos para empresas de mantenimiento.

Especificaciones técnicas

• Modelo / Denominación: Máquina de soldadura de junta de puerta de frigorífico (variantes Doble esquina y Esquina simple).
• Doble esquina — Dimensiones: 1840 × 1300 × 1220 mm.
• Doble esquina — Potencia total: 2.1 kW.
• Doble esquina — Potencia del sistema de calentamiento eléctrico: 1.95 kW.
• Doble esquina — Carrera de sujeción horizontal: 50 mm.
• Doble esquina — Carrera de sujeción longitudinal: 98 mm.
• Doble esquina — Capacidad: 500–600 juegos/día (puede alcanzar 600–650 juegos/turno según indicación).
• Doble esquina — Ciclo típico de soldadura (por doble esquina): 11–14 s.
• Esquina simple automática — Potencia: 15 kW; Frecuencia: 50–60 Hz.
• Esquina simple semiautomática — Dimensiones: 1730 × 1230 × 1050 mm.
• Esquina simple semiautomática — Carrera de sujeción horizontal: 20–30 mm.
• Esquina simple semiautomática — Carrera de calentamiento: 140 mm.
• Esquina simple semiautomática — Potencia de calentamiento del sistema: 1.75 kW.
• Esquina simple semiautomática — Capacidad: 200–300 juegos/día.
• Esquina simple semiautomática — Alimentación: 220 V, 50 Hz; Potencia del ventilador: 60 W.
• Esquina simple semiautomática — Material del molde: 2Cr13.
• Esquina simple manual — Peso total (portátil): 20 kg; Potencia de calentamiento: 300 W; Tiempo de soldadura: 11–14 s.
• Secuencia de soldadura: calentamiento automático (horneado) → adsorción por vacío → limpieza del borde de soldadura → enfriamiento interno → enfriamiento externo → eyección automática.
• Seguridad: protector fotoeléctrico, arranque a dos manos, interruptor de corte HZ12-25 (el cuadro eléctrico sólo se abre sin alimentación).
• Control y componentes: control de automatización industrial PLC; componentes neumáticos OMRON en el sistema de arranque.
