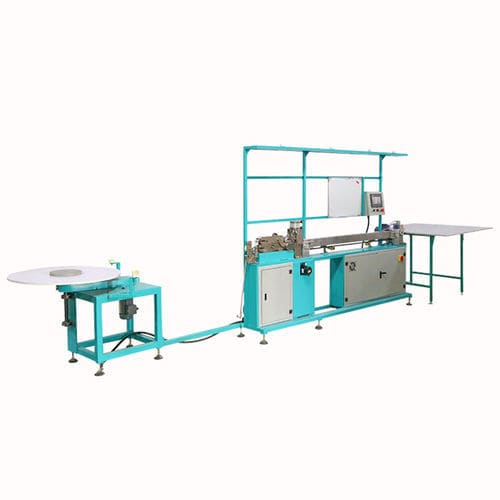

Máquina de ensobrado Magnet strip inserting machine

La máquina de inserción de tira magnética es una máquina de producción servo controlada diseñada para insertar tiras magnéticas en juntas de PVC flexible utilizadas en puertas de frigorífico. Cuenta con un sistema de control servo Mitsubishi y entrada de parámetros por pantalla táctil. La transmisión se realiza mediante un motor servo y un cilindro. La tira magnética se alimenta desde una desenrolladora/alimentadora y puede insertarse en las juntas con un ángulo de 45°.

Componentes principales

• Dispositivo de despliegue de la tira magnética
• Tensor de la tira magnética
• Dispositivo de detección magnética
• Dispositivo de arrastre (haul-off) de la tira magnética
• Dispositivo de corte de la tira magnética
• Dispositivo de inserción de la tira magnética

Especificaciones técnicas

• Sistema de control: control servo Mitsubishi; pantalla táctil para introducción de tamaño/parámetros
• Función: insertar tira magnética en junta de PVC flexible (junta de puerta de frigorífico), inserción a 45°
• Suministro eléctrico (tabla): 380V 50Hz
• Suministro eléctrico (resumen): 380V/50Hz/16A (diseñado según requisitos del cliente)
• Corriente: 16A
• Potencia máxima: 1.6 KW (resumen producto) / 3.5 KW (tabla técnica)
• Precisión: <±0.1 mm
• Velocidad de producción: 1–20 m/min
• Dimensiones dispositivo desenrollador: 1200 × 1200 × 1200 mm
• Peso dispositivo desenrollador: 120 Kg
• Dimensiones totales máquina: 4200 × 650 × 1450 mm
• Peso total: 540 Kg
• Dimensiones operativas: 1300 × 1200 × 1100 mm
• Peso operable: 45 Kg
• Dimensiones panel de control: 500 × 600 × 1100 mm
• Salida (aprox.): 10.000 m / 12 horas
