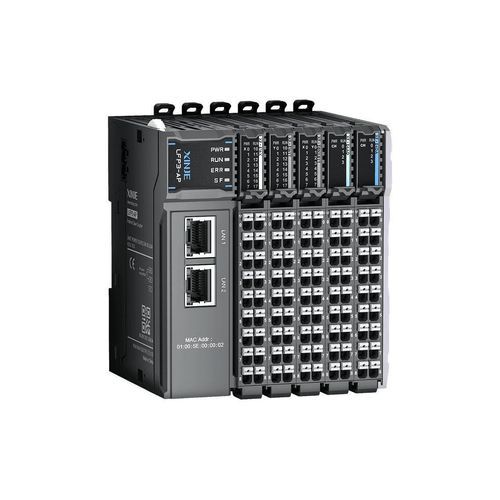

Acoplador Ethernet LF series

EtherCATProfiNetde bus

Descripción
El sistema de E/S distribuidas serie LF consta del acoplador de comunicación serie LF y los módulos serie XF. Un bus backplane de alta velocidad entre el acoplador y los módulos permite una respuesta a nivel de microsegundos, lo que hace al sistema apto para aplicaciones de control y adquisición de datos de alta velocidad y alta precisión. El diseño modular admite configuraciones combinadas para satisfacer distintas necesidades de los clientes.

Características del producto

• Alto rendimiento en tiempo real con factor de forma compacto.
• Bus backplane de alta velocidad entre acoplador y módulos para respuesta a nivel de microsegundos.
• Soporte para combinaciones de módulos diversas para abordar distintos requisitos de aplicación.

Modelos y capacidades clave
LFC3-AP — EtherCAT distributed I/O

• Diseño compacto que ahorra espacio de instalación.
• Soporta control preciso con sincronización DC mínima de 250 µs.
• El puerto de red admite cascada de múltiples nodos y actualizaciones de firmware paso a paso.
• Ajuste de número de estación estático por hardware para una configuración rápida.
• Respuesta a nivel de microsegundos mediante el bus backplane de alta velocidad.
• Métodos de diagnóstico múltiples para una localización y análisis rápidos de fallos.
• Soporta hasta 32 módulos.

LFP3-AP — PROFINET distributed I/O

• Soporta modos de transmisión RT e IRT.
• Soporta redundancia MRP y MRPD según el escenario.
• Cumple requisitos de control preciso con periodo de sincronización mínimo de 1 ms.
• Métodos múltiples de diagnóstico para análisis rápido de fallos.
• Compatible con Siemens y TIA Portal.
• Actualización de firmware vía puerto de red soportada.
• Soporta hasta 32 módulos.

LFM3-AP — Modbus TCP distributed I/O

• Expansión tipo blade que permite combinaciones diversificadas.
• Ajuste de dirección IP por hardware para configuración conveniente.
• Bus backplane de alta velocidad con respuesta a nivel de microsegundos.
• Métodos de diagnóstico múltiples para localizar y analizar fallos rápidamente.
• Actualización de firmware vía puerto de red soportada.
• Soporta hasta 32 módulos.

LFI3-AP — EtherNet/IP distributed I/O

• Diseño compacto para optimizar el espacio de instalación.
• Operación basada en comunicación implícita para integración sencilla.
• Soporte de asignación de dirección IP por hardware para configuración fácil.
• Bus backplane de alta velocidad con respuesta a nivel de microsegundos.
• Métodos de diagnóstico múltiples para análisis rápido de fallos.
• Actualización de firmware vía puerto de red soportada.
• Soporta hasta 32 módulos.

Productos relacionados

• Acoplador de comunicación serie L (serie relacionada)

Especificaciones técnicas

• Serie: Acoplador de comunicación serie LF
• Bus backplane: Bus backplane de alta velocidad entre acoplador y módulos
• Módulos máximos compatibles: Hasta 32 módulos (depende del modelo)
• EtherCAT (LFC3-AP) sincronización DC mínima: 250 µs
• PROFINET (LFP3-AP) periodo de sincronización mínimo: 1 ms; soporta RT e IRT
• Redundancia: PROFINET soporta MRP y MRPD
• Funciones de red: Cascada de nodos, actualización de firmware vía puerto de red (según modelo)
• Configuración: Ajuste de número de estación estático por hardware / ajuste de dirección IP por hardware (según modelo)
• Diagnósticos: Múltiples métodos de diagnóstico para localización y análisis rápidos de fallos
• Compatibilidad: LFP3-AP compatible con Siemens y TIA Portal
