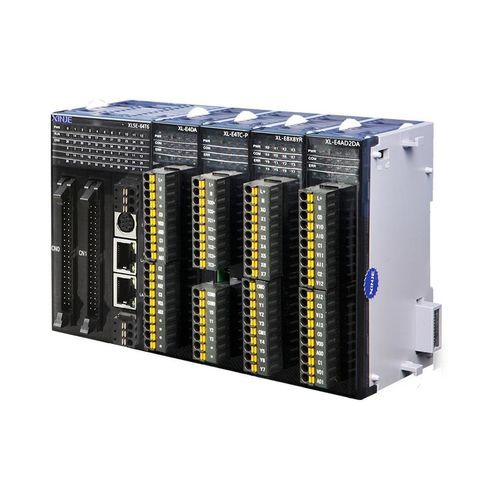

Módulo de extensión E/S XL series

modularcompactoindustrial

Resumen
Módulo de expansión derecho para unidades base de la serie XL. También puede utilizarse como módulo remoto cuando se combina con acopladores de comunicación de la serie L. La variedad de tipos de módulo cubre distintas necesidades de aplicación. Cada unidad base admite de 10 a 16 módulos de expansión derechos; un acoplador serie L puede conectar hasta 16 módulos XL.

Características clave

• Compatible con unidades base serie XL
• 10–16 módulos de expansión derechos por unidad base
• El sistema ampliado puede alcanzar hasta 576 puntos E/S
• Compatible como E/S remota con acopladores de comunicación serie L
• Varios tipos de módulos disponibles para funciones diversas (E/S, control de temperatura, pesaje, etc.)

Escenarios de aplicación

• Control de procesos: temperatura, caudal, nivel, presión
• Sistemas de control distribuido con topología de E/S remota
• Integración en automatización de máquinas y supervisión de planta

Módulo de control de temperatura

• Control PID por canal
• Soporta autoajuste (self-tuning) para facilitar la puesta en marcha
• Diseñado para regulación multizona en procesos industriales

Módulo de pesaje

• Capacidad de pesaje dinámico para procesos por lotes y continuos
• Tamaño compacto y rendimiento estable frente a variaciones de temperatura
• Configuración sencilla para aplicaciones de pesaje y dosificación (semillas, químicos, cereales, piensos)

Especificaciones técnicas

• Serie: módulo de expansión derecho serie XL
• Compatibilidad: unidades base serie XL y acopladores de comunicación serie L
• Capacidad de expansión: 10–16 módulos de expansión derechos por unidad base
• Puntos E/S máximos por unidad base ampliada: hasta 576 puntos
• Conexión remota: hasta 16 módulos XL por acoplador serie L
• Control de temperatura: PID por canal con soporte de autoajuste
• Pesaje: pesaje dinámico, diseño compacto, rendimiento estable en temperatura
