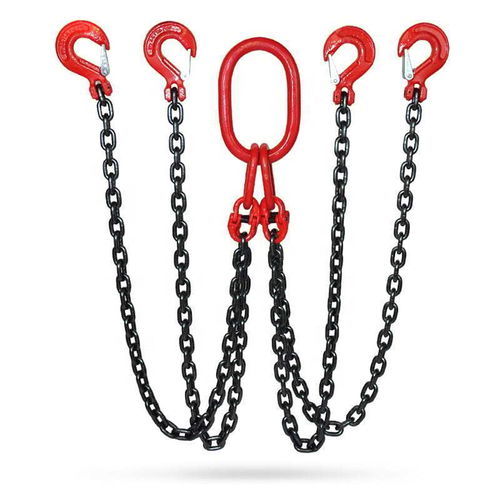

Eslinga de cadena

2 ramalesde acero

Descripción del producto

• Eslinga de cadena Grade 80 DOS - doble ramal con eslabón maestro oblongo en la parte superior y ganchos con cierre en la parte inferior
• Opciones de estilo de eslinga y número de serie individual disponible
• Se especifican por pedido el diámetro y la clase de la cadena, la longitud exacta de la eslinga y la capacidad de carga de trabajo

Introducción

• S = Pierna de la eslinga
• T = Triple ramal
• S = Gancho de eslinga (con cierre)
• SL = Gancho autoblocante (seguridad)
• F = Gancho para fundición
• D = Doble ramal
• Q = Cuádruple ramal
• G = Gancho tipo grab
• O = Eslabón maestro oblongo

Certificación y trazabilidad

• La eslinga de cadena se entregará con certificación escrita. El número de serie en la placa coincidirá con el certificado y con el número de pedido para asegurar una trazabilidad completa.

Etiquetas / palabras clave

• DOS Chain Sling
• cadena de elevación
• cadena Grade 80
• cadena Grade 100
• cadena negra
• 4 SF
• 6 SF
• cadena g80

Parámetros
Factor de diseño | Eslinga 1-ramal (90°) | Eslinga 1-ramal (60°) | Eslinga 1-ramal (45°) | Eslinga 1-ramal (30°) | Eslinga 2-ramal (60°) | Eslinga 2-ramal (45°) | Eslinga 2-ramal (30°)
Factor de carga | 1 | 1.7 | 1.4 | 1 | 2.6 | 2.1 | 1.45
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normas

• Nombre: Grade 80 DOS Chain Sling – doble ramal con eslabón maestro oblongo en la parte superior y ganchos con cierre en la parte inferior
• MOQ: 100 metros
• Embalaje: caja + palé de acero

Características técnicas / especificaciones

• Familia de producto: DOS Chain Sling
• Clase: Grade 80 (opciones indicadas como Grade 100 en etiquetas)
• Configuración: doble ramal (otras configuraciones disponibles: simple, triple, cuádruple)
• Fitting superior: eslabón maestro oblongo
• Fitting inferior: ganchos con cierre (otros tipos disponibles: autoblocante, fundición, grab)
• Identificación de la eslinga: número de serie individual en la placa para trazabilidad
• Certificación: certificado escrito suministrado con la eslinga
• Diámetros de cadena disponibles: desde 7/32" hasta 1-1/4" (valores y capacidades indicadas en la tabla Parámetros)
• Factores de carga por ángulo y número de ramales según la tabla Parámetros
• Cantidad mínima de pedido: 100 metros
• Embalaje: caja + palé de acero
