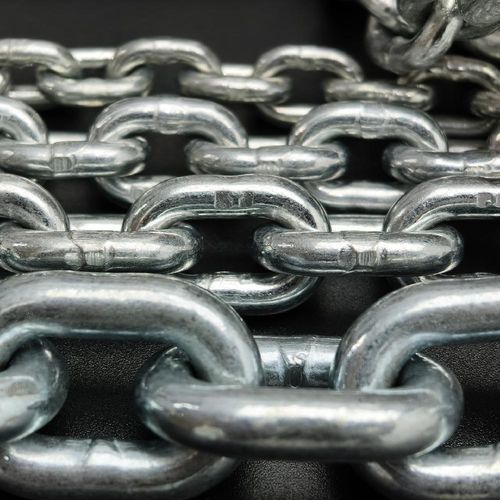

Cadena de elevación de acero EN 818-1

de acero templadode aleaciónresistente a la corrosión

Resumen
La cadena de carga para polipasto eléctrico EN818-7 es una cadena de tolerancia fina para sistemas de elevación motorizados. Suministrada en Grado T con tres variantes (T, DAT, DT), se fabrica en acero aleado templado y revenido con contenido controlado de Cr, Ni y Mo para garantizar alta resistencia a la rotura, resistencia a la fatiga y comportamiento al desgaste.

Características clave
Material
Fabricada en acero aleado desoxidado, templado y revenido. Umbrales químicos típicos: Cr ≥ 0,4 %, Ni variable según tipo, Mo ≥ 0,15 %, Al ≈ 0,025 %. Azufre y fósforo ≤ 0,020 % en análisis de fusión.

Clase de resistencia y modelos
Grado T con tres tipos: Tipo T (polipastos manuales ordinarios), Tipo DAT (polipastos eléctricos estándar) y Tipo DT (polipastos eléctricos de alta velocidad). Diseño y tratamiento térmico garantizan las durezas y alargamientos requeridos por tipo.

Tratamiento de superficie

• Tipo T: óxido negro (estándar)
• Tipo DAT/DT: electrocincado (estándar)
• Opcional: acabado natural, electrodeposición, Dacromet, galvanizado en caliente (sujeto a confirmación; puede afectar las propiedades mecánicas)

Áreas de aplicación

• Polipastos eléctricos para fábricas, almacenes y obras
• Sistemas de elevación integrados en líneas de producción y ensamblaje
• Elevación industrial de alta precisión/alta velocidad (p. ej. energía eólica, construcción naval, aeroespacial)
• Escenografía y espectáculos (elevación de iluminación y equipos de sonido)
• Industrias alimentaria y farmacéutica (cadenas inox o recubiertas para requisitos higiénicos)

Seguridad y ensayos

• Factor de seguridad mínimo: 4:1 (fuerza de rotura ≥ 4 × WLL)
• Ensayo de carga de prueba: cada eslabón probado a 2,5 × WLL; los eslabones no conformes se desechan
• Ensayos: máquinas de ensayo de tracción calibradas; las cadenas completas se someten a la carga de prueba y se inspeccionan en busca de deformaciones permanentes, grietas o daños
• Soporte para inspección por terceros disponible para composición del material, propiedades mecánicas y tolerancias dimensionales

Parámetros técnicos (resumen)
Tamaños nominales: 4 mm a 22 mm. Paso de cadena: típ. ≈ 3 × d (varía 2,6d–3,2d). Rangos de dureza típicos (ejemplo): Tipo T ≈ 320–360 HV, Tipo DAT ≈ 500 HV, Tipo DT ≈ 550 HV (dependiendo del tamaño). Rangos WLL: Tipo T 0,5–15 t; Tipo DAT 0,4–12,5 t; Tipo DT 0,25–7,5 t. Carga de prueba por eslabón: 2,5 × WLL. Fuerza de rotura: ≥ 4 × WLL. Tabla completa de parámetros disponible a pedido.

Normas
Diseñada y fabricada según EN 818-1 y EN 818-7:2002+A1:2008 (cadena de polipasto de tolerancia fina, Grado T Tipos T/DAT/DT) y condiciones técnicas del acero DIN 17115.

Otras informaciones del producto

• Rango de tamaños nominales: 4 mm – 22 mm (tamaños a medida disponibles)
• Tratamiento térmico: temple por encima de AC3 y/o endurecimiento superficial seguido de revenido antes de la prueba de carga
• Alargamiento en rotura: Tipo T/DAT ≥ 10 %; Tipo DT ≥ 5 %
• Resistencia a la fatiga: Tipo DAT y DT especificados para ≥ 200.000 ciclos en los rangos de tensión indicados
• Pedido mínimo: 100 m / 1 TON
• Restricciones de procesamiento: tratamientos térmicos posteriores, galvanizado/recubrimiento electrolítico o exposición a soluciones/fumos ácidos requieren aprobación del fabricante
• Límites de temperatura de trabajo: Tipo T min −40 °C; Tipo DAT min −20 °C; Tipo DT min −10 °C; todos los tipos max +200 °C (retirar si se excede)

Especificaciones técnicas

• Producto: Cadena de carga para polipasto eléctrico, tolerancia fina, Grado T (Tipos T / DAT / DT)
• Modelo / serie: EN818-7
• Material: acero aleado templado y revenido (Cr ≥ 0,4 %, Mo ≥ 0,15 %, Ni variable)
• Rango de tamaños nominales: 4–22 mm
• Tratamientos superficiales estándar: óxido negro (T), electrocincado (DAT/DT); otros recubrimientos opcionales
• Dureza ejemplo: Tipo T ≈ 320–360 HV; DAT ≈ 500 HV; DT ≈ 550 HV (según tamaño)
• Factor de seguridad: ≥ 4:1; Carga de prueba: 2,5 × WLL por eslabón
• Normas: EN 818-1, EN 818-7:2002+A1:2008, DIN 17115
• Pedido mínimo: 100 m / 1 TON
