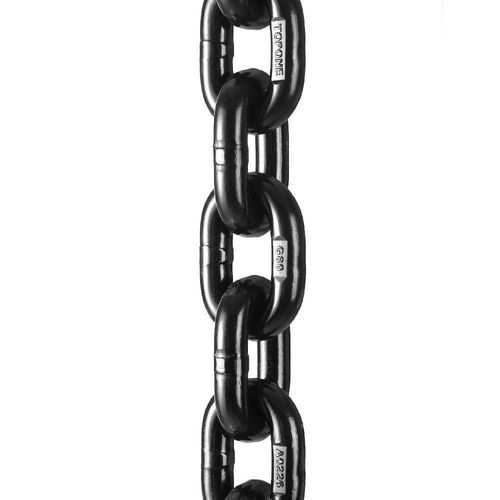

Cadena de elevación de acero Grade 80

de acero galvanizadode aleaciónde acero de alta resistencia

Introducción
La cadena de aleación Grado 80 (G80) está diseñada para aplicaciones exigentes de izado en altura y aparejos. Fabricada en acero de aleación de alta resistencia, cumple las clasificaciones NACM/ASTM y se especifica habitualmente para amarre de cargas, remolque e izado en altura cuando está certificada para ese uso. Las cadenas binder con ganchos clevis para planchas no se recomiendan para izado en altura salvo certificación específica.

Aplicaciones

• Izado y aparejo industrial
• Construcción y manipulación de equipos pesados
• Transporte, remolque y aseguramiento de cargas
• Industria forestal y manipulación de materiales

Opciones generales

• Rango de diámetros: 6 mm a 45 mm
• Tratamientos superficiales: color natural, pulido, negro, recubrimiento plástico, galvanizado en caliente, etc.

Características del producto

• Material: acero de aleación de alta resistencia (Grado 80).
• Opciones de acabado según requisitos de ambiente y corrosión.
• Factor de seguridad: 4:1.
• Marcado: G80 o marcado personalizado según cliente.
• Fabricación a medida (no estándar) disponible según especificaciones del cliente.

Parámetros
Grado de la cadena: Clasificado según NACM y ASTM; un grado superior indica mayor límite de carga de trabajo para el mismo tamaño nominal.
Límite de carga de trabajo (WLL): Capacidad nominal segura en tensión directa para una longitud recta y no dañada de cadena.
Ensayo de resistencia (Proof Test): Fuerza de ensayo de fabricación; no debe usarse como criterio de diseño/servicio.
Fuerza mínima de rotura: Resultado de la prueba de aceptación del fabricante; no debe usarse para cálculos de diseño/servicio.
Izado en altura: Levantar una carga suspendida libremente donde una caída podría causar lesiones o daños — las cadenas deben estar certificadas para izado en altura.

Tabla de tamaños
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Normas y embalaje
Estándar: Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
MOQ: 100 metros.
Embalaje: Cartón + palé de acero.

Características / Especificaciones técnicas

• Material: acero de aleación de alta resistencia (Grado 80).
• Rango de diámetros disponible: 6 mm a 45 mm.
• Tratamientos superficiales disponibles: color natural, pulido, negro, recubrimiento plástico, galvanizado en caliente, etc.
• Factor de seguridad: 4:1.
• Marcado: G80 o según solicitud del cliente.
• Valores de WLL, Proof Test y Fuerza mínima de rotura especificados en la sección de parámetros y en la tabla anterior.
• MOQ: 100 metros; Embalaje: cartón y palé de acero.
