Eslinga textil

de botónde poliéster

Resumen

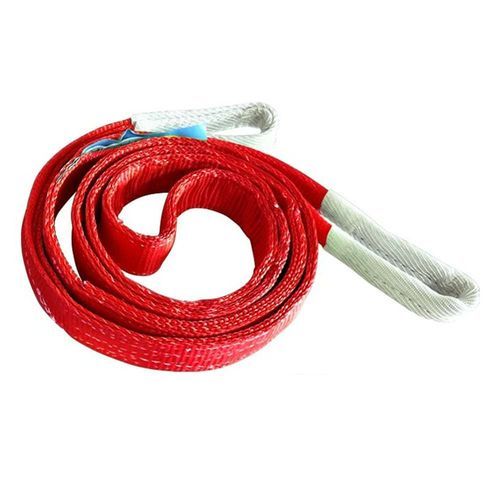

La eslinga plana de cinta es una eslinga de elevación en poliéster, ojo–ojo dúplex, diseñada para operaciones de izado industriales. Disponible en varias cargas de trabajo nominales (WLL) y en longitudes seleccionables para ajustar la operación de elevación.

Parámetro (resumen de la tabla)
Tamaño | Ancho (mm) | WLL con una eslinga (kg) — Levantamiento recto / Estrangulado / Elevación en ángulos (0–7°, 7–45°, 45–60°) | WLL con dos eslingas (kg) — Recto / Estrangulado / Elevación en ángulos (45°, 45–60°). Ejemplo fila de factores: 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8. Ejemplos: WLL 1T — 30 mm — 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800. WLL 2T — 50 mm — 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600. WLL 3T — 75 mm — 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400. WLL 4T — 100 mm — 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200. WLL 5T — 125 mm — 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000. WLL 6T — 150 mm — 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800. WLL 8T — 200 mm — 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400. WLL 10T — 250 mm — 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000. WLL 12T — 300 mm — 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600.

Normas
ISO4878, EN1492-1/2:2000, ASME B30.9-2003, EN12195-2:2000.

Advertencias

• El incumplimiento de las advertencias puede causar daños graves, lesiones o la muerte.
• Usar solo por personal formado.
• PUEDE fallar si está dañado, mal utilizado o sobrecargado.
• Inspeccionar la eslinga antes de cada uso.
• Proteger la cinta de las aristas cortantes de la carga.
• No utilizar por encima de la capacidad nominal.
• No usar si la placa de capacidad está borrada o ausente.
• Evitar exposición prolongada a ácidos, álcalis y luz solar.
• No anudar la cinta; la resistencia se reduce considerablemente.
• No usar si hay signos de cortes, daños por calor o químicos, desgaste excesivo u otros defectos.

Características técnicas / Especificaciones

• Tipo de producto: Eslinga plana de cinta (eslinga ojo–ojo dúplex)
• Material: Poliéster
• Color: Rojo
• Variantes WLL disponibles: 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T
• Anchos nominales (mm): 30 (1T), 50 (2T), 75 (3T), 100 (4T), 125 (5T), 150 (6T), 200 (8T), 250 (10T), 300 (12T)
• Multiplicadores ángulo/carga incluidos como en el resumen de parámetros (ejemplo: 1.0, 0.8, 2.0, 1.4, 1.0, 1.4, 1.12, 1.0, 0.8)
• Configuraciones típicas de izado: levantamiento recto, estrangulado, elevaciones entre 0 y 60° y montajes con una o dos eslingas
• Ejemplo principal en esta ficha: WLL 5T (ancho 125 mm)
