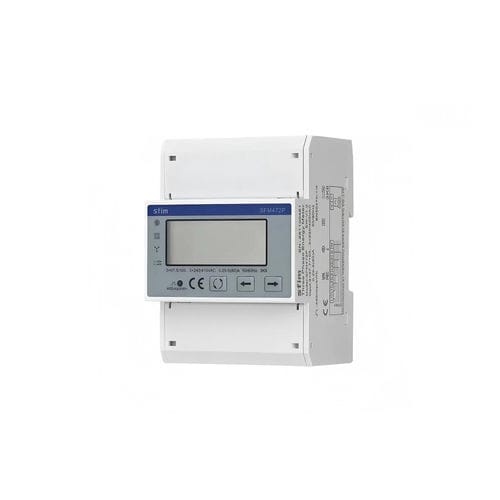

Contador de energía eléctrica trifásico SFM472

en riel DINmultifunción

Resumen del producto
El medidor multifunción trifásico en carril DIN de la serie SFM472 es un dispositivo de supervisión eléctrica diseñado para sistemas de energía trifásica cuatro hilos (3P4W). Orientado a aplicaciones comerciales, industriales y de servicios públicos, proporciona mediciones precisas en tiempo real de múltiples parámetros eléctricos y permite su integración en sistemas de gestión energética.

Capacidades de medición principales

• Tensión: RMS línea a línea (L1-L2, L1-L3, L2-L3) y línea a neutro (L1-N, L2-N, L3-N)
• Corriente: medida RMS de la corriente por cada fase
• Potencia: potencia activa, reactiva y aparente (por fase y total)
• Frecuencia: frecuencia de red (50/60 Hz)
• Energía: energía activa y reactiva importada (consumida) y exportada (devuelta) con contabilización acumulada

Integración de sistemas y flexibilidad de aplicación
El medidor admite visualización local mediante una pantalla LCD incorporada e integración centralizada mediante RS485 con Modbus RTU. Es apto para conexión a PLC, RTU, sistemas SCADA y equipos anfitriones para adquisición remota, análisis de cargas, auditorías energéticas y gestión automática de la energía.

Parámetros técnicos
Entrada - Tensión: Tensión (Un): 3*57.7/100…240/415 VAC
Rango de tensión de entrada: 0.8Un - 1.15Un
Entrada - Corriente: conexión directa: 0.25-5(80) A; Resistencia a sobrecorriente: 30 Imax durante 0,01 s
Frecuencia: 50 / 60 Hz
Conexionado: Capacidad de conexión: 16 a 25 mm2
Pantalla: LCD con retroiluminación blanca; Lectura máxima: 999999 kWh
Precisión: Energía activa: Clase 1, Clase B
Salida - Comunicación: Interfaz: RS485; Protocolo: Modbus RTU
Impulso: Constante de pulso: 800 imp/kWh
Consumo: < 2 W / 10 VA
Resistencia - Tensión AC: 4 kV / 1 min
Resistencia - Impulso DC: 6 kV - 1.2 µs
Clima - Temperatura de operación: -25 °C ~ +55 °C; Temperatura de almacenamiento: -40 °C ~ +70 °C
Humedad: ≤ 95% sin condensación, sin gases corrosivos
Altitud: ≤ 2000 m
Entorno mecánico: M1
Entorno electromagnético: E2

Características / Especificaciones técnicas

• Modelo/Serie: SFM472 Series
• Aplicación: supervisión de redes trifásicas cuatro hilos (3P4W)
• Clasificación de tensión: 3*57.7/100…240/415 VAC; rango de funcionamiento 0.8Un - 1.15Un
• Clasificación de corriente: directa 0.25-5(80) A; resistencia a sobrecorriente 30 Imax durante 0,01 s
• Frecuencia: 50/60 Hz
• Pantalla: LCD con retroiluminación blanca, lectura máx. 999999 kWh
• Precisión energía: energía activa Clase 1 / Clase B
• Comunicación: RS485, Modbus RTU
• Constante de pulso: 800 imp/kWh
• Consumo: < 2 W / 10 VA
• Resistencia eléctrica: AC 4 kV/1 min; Impulso DC 6 kV (1.2 µs)
• Temperatura de funcionamiento: -25 °C a +55 °C; Almacenamiento: -40 °C a +70 °C
• Humedad: ≤ 95% sin condensación
• Altitud nominal: ≤ 2000 m
• Entorno mecánico / electromagnético: M1 / E2
