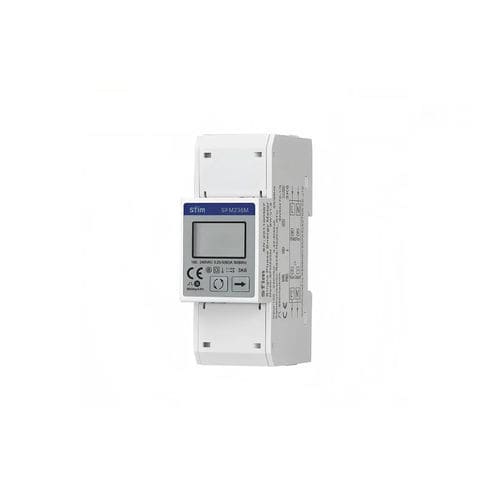

Contador de energía eléctrica monofásico SFM236

en riel DINresidencialmultifunción

Descripción del producto
El contador multifunción monofásico de carril DIN serie SFM236 es un equipo compacto y de alta precisión diseñado para sistemas 1P2W. Adecuado para viviendas, comercios ligeros y pequeñas instalaciones industriales, proporciona medición continua y exportación de datos para monitorización y gestión energética.

Capacidades de medición principales

• Tensión: tensión eficaz RMS (compatible con 100 V, 120 V, 220 V, 230 V, 240 V)
• Corriente: corriente eficaz RMS (conexión directa 0,25–5(80) A; soporta CT secundario 1 A / 5 A)
• Potencia: potencia activa (P), reactiva (Q) y aparente (S)
• Frecuencia: monitorización de frecuencia de red (50 Hz / 60 Hz)
• Energía: energía acumulada de importación/exportación; admite generación distribuida

Versatilidad operativa e integración de sistemas
El contador incorpora una pantalla LCD con retroiluminación blanca para lecturas locales y soporte de integración remota mediante RS485 (Modbus RTU). Es compatible con PLC, RTU y sistemas de gestión energética para registro de datos, análisis de tendencias y control centralizado.

Parámetros técnicos
Entrada - Tensión: Un = 100...240 VAC; rango de funcionamiento 0,8Un–1,15Un. Corriente: directo 0,25–5(80) A; resistencia a sobrecorriente 301 máx durante 0,01 s; soporte CT 1 A / 5 A. Frecuencia: 50/60 Hz. Capacidad de cableado: 16–25 mm². Pantalla: LCD con retroiluminación blanca; lectura máxima 999999 kWh. Precisión: energía activa Clase 1 / Clase B. Salida - Comunicación: RS485, Modbus RTU. Impulso: 800 imp/kWh. Consumo: < 2W / 10 VA. Soporta: AC 4 kV / 1 min; impulso DC 6 kV (1,2 µs). Medioambiental: Temperatura de funcionamiento -25 °C a +55 °C; almacenamiento -40 °C a +70 °C; humedad ≤ 95 % sin condensación; altitud ≤ 2000 m. Mecánico/EMC: entorno mécanique M1; entorno electromagnético E2.

Características / especificaciones técnicas

• Modelo/Serie: SFM236 series
• Tensión nominal: 100...240 VAC (0,8Un–1,15Un)
• Corriente nominal: 0,25–5(80) A (directo); soporta CT secundario 1 A / 5 A
• Frecuencia: 50/60 Hz
• Pantalla: LCD con retroiluminación blanca; lectura máxima 999999 kWh
• Comunicación: RS485, Modbus RTU
• Constante de impulsos: 800 imp/kWh
• Consumo: < 2W / 10 VA
• Temperatura de funcionamiento: -25 °C a +55 °C; Almacenamiento: -40 °C a +70 °C
• Soporta: AC 4 kV/1 min; impulso DC 6 kV (1,2 µs)
• Capacidad de cableado: 16–25 mm²
