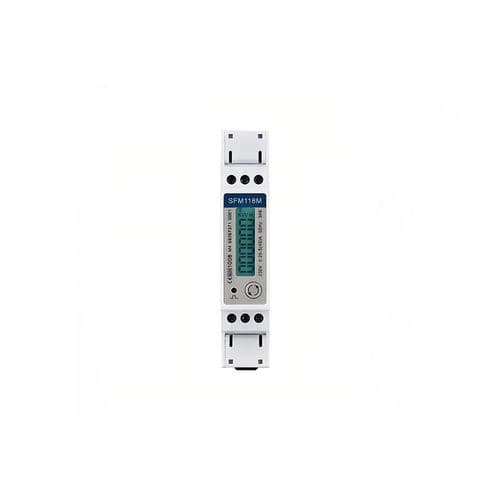

Contador de energía eléctrica monofásico SFM118

en riel DINRS-485multifunción

Descripción técnica ampliada
La serie SFM118 es un contador multifunción monofásico para carril DIN, diseñado para integrarse en sistemas eléctricos 1P2W. Proporciona medidas de alta precisión de los parámetros eléctricos clave para instalaciones residenciales, comerciales y industriales ligeras. Su formato compacto y comunicación RS485 (Modbus RTU) facilitan la monitorización centralizada y la integración en sistemas de automatización energética.

Parámetros medidos

• Tensión RMS y corriente RMS
• Potencia activa, potencia reactiva y potencia aparente
• Frecuencia de la red
• Energía activa/reactiva importada (consumida) y exportada (inyectada)

Comunicación y monitorización
Interfaz RS485 con protocolo Modbus RTU para conexión a PLC, sistemas de gestión de edificios y software de monitorización energética. Permite adquisición remota de datos, análisis de cargas, estadísticas de consumo y gestión automatizada de la energía.

Visualización y precisión
Pantalla LCD con retroiluminación blanca. Lectura máxima 99999.9 kWh. Precisión de energía activa: Clase 1 / Clase B.

Parámetros técnicos

• Modelo/Serie: SFM118 Series
• Tensión nominal (Un): 230 VAC; rango: 176–276 VAC
• Corriente nominal (conexión directa): 0,25–5(45) A; resistencia a sobrecorrientes breves: 30 Imax durante 0,01 s
• Frecuencia: 50 Hz
• Capacidad de conexión: 0,5–10 mm²
• Pantalla: LCD con retroiluminación blanca; lectura máx. 99999.9 kWh
• Precisión energía activa: Clase 1 / Clase B
• Comunicación: RS485, Modbus RTU
• Constante de impulsos: 1000 imp/kWh
• Consumo eléctrico: < 2 W / 25 VA
• Tensión de resistencia AC: 4 kV / 1 min
• Impulso DC: 6 kV (1,2 µs)
• Temperatura de funcionamiento: -25 °C a +55 °C
• Temperatura de almacenamiento: -40 °C a +70 °C
• Humedad: ≤ 95% (sin condensación)
• Altitud: ≤ 2000 m
• Entorno mecánico: M1
• Entorno electromagnético: E2
