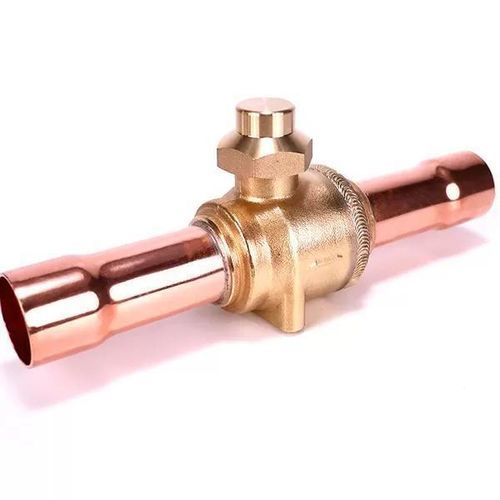

Válvula de bola LFBV series

manualde aislamientoantideflagrante

Descripción
LFBV es una válvula de cierre manual de bola diseñada para tuberías de líquido, succión y gas caliente en sistemas de aire acondicionado comercial y refrigeración. El vástago abre o cierra la vía de flujo interna; la válvula puede emplearse como válvula de mantenimiento para evacuación y carga de refrigerante.

Características

• Diseño recto con paso total (full-bore) para minimizar la caída de presión.
• Accionamiento de 1/4 giro de completamente abierto a completamente cerrado para control rápido.
• Cuerpo y asiento soldados para prevenir fugas externas; bola cromada y anillo de sellado de alto rendimiento; pruebas de fugas al 100 %.
• Flujo bidireccional; diseño de vástago a prueba de explosión; opción de válvula de carga disponible.
• Cuerpo de válvula con orificios para montaje de soporte para una instalación sencilla.

Parámetros
Refrigerantes aplicables: HCFC y HFC comunes y aceites relacionados
Presión máxima de trabajo: 4,5 MPa
Presión máxima de prueba: 6,5 MPa
Rango de temperatura de trabajo: -40 °C a +120 °C
Posiciones de instalación típicas: tubería de líquido, puertos de succión y descarga, tubería de gas caliente

Dimensiones (modelos seleccionados)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Documentos
PDF: ficha técnica Válvula de bola LFBV
PDF: certificado UL — interruptor de presión LFBV
PDF: documentos del producto LFBV

Especificaciones técnicas

• Marca: LEFOO
• Serie de modelo: LFBV
• Tipo: válvula de cierre manual de bola, full-bore
• Presión máxima de trabajo: 4,5 MPa
• Presión máxima de prueba: 6,5 MPa
• Rango de temperatura: -40 °C a +120 °C
• Operación: 1/4 giro manual
• Construcción: cuerpo y asiento soldados; bola cromada; anillo de sellado de alto rendimiento; 100% probado por fugas
• Flujo: bidireccional; vástago a prueba de explosiones; opción de válvula de carga
• Montaje: orificios de fijación para soporte en el cuerpo de la válvula
