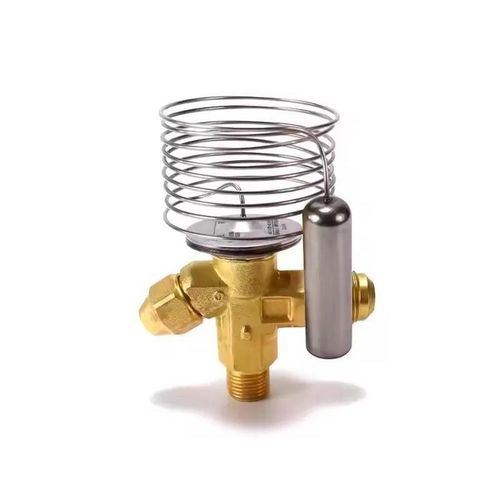

Válvula termostática de regulación de caudal LFTEV

de expansiónde regulaciónde regulación de temperatura

Descripción general del producto La válvula de expansión térmica se utiliza para regular el suministro de refrigerante líquido en el evaporador. El suministro se controla mediante el sobrecalentamiento del refrigerante, por lo que esta válvula resulta especialmente adecuada para el suministro de refrigerante líquido en el evaporador seco, ya que el sobrecalentamiento del refrigerante a la salida del evaporador seco es proporcional a la carga del evaporador. Parámetros General | Valor Fluido aplicable: Todos los refrigerantes HCFC y HFC habituales Rango de temperatura: -40 ℃ ~ +60 ℃ Rango de temperatura de evaporación: -40 ℃ ~ +10 ℃ Presión máxima de trabajo: 46 bar Tamaño de la conexión de compensación: 1/4" ODF, 6 mm ODF Posición de instalación: La parte superior de la válvula queda orientada hacia arriba, y el fluido fluye en la dirección de la entrada y la salida Características

• Amplio rango de temperaturas de evaporación.
• Componentes de los orificios de flujo intercambiables para facilitar la gestión de existencias, el emparejamiento y el mantenimiento.
• La instalación del bulbo del termómetro es cómoda y existe un buen efecto de transferencia de calor entre la tubería y el bulbo del termómetro.
• El núcleo y el cuerpo de la válvula están fabricados en aleación resistente al desgaste, lo que garantiza una larga vida útil.
• Regulación del sobrecalentamiento, rendimiento estable.

Especificaciones y dimensiones Refrigerante | Modelo | Tipo de equilibrio | Capilar (m) | Entrada (pulgadas / mm) | Salida (pulgadas / mm) | Equilibrado (pulgadas / mm) R22 | LFTX2 (interior) | interior | 1,5 | 3/8 / 10 | 1/2 / 12 | — R22 | LFTEX2 (externo) | externo | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R407C | LFTZ2 (interior) | interior | 1,5 | 3/8 / 10 | 1/2 / 12 | — R407C | LFTEZ2 (exterior) | exterior | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R134a | LFTN2 (interior) | interior | 1,5 | 3/8 / 10 | 1/2 / 12 | — R134a | LFTEN2 (exterior) | exterior | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R404A / R507 | LFTS2 (interior) | interior | 1,5 | 3/8 / 10 | 1/2 / 12 | — R404A / R507 | LFTES2 (exterior) | exterior | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 Tabla de selección de componentes de los puertos de flujo (capacidad frigorífica nominal a -40 ℃~+10 ℃) Opción | Capacidad frigorífica nominal (RT) R22 / R407C / R134a / R404A-R507 | Capacidad frigorífica nominal (kW) R22 / R407C / R134a / R404A-R507 0X | 0,15 / 0,16 / 0,11 / 0,11 | 0,11 / 0,5 / 0,5 / 0,4 / 0,38 00 | 0,3 / 0,3 / 0,25 / 0,21 | 1,0 / 1,1 / 0,9 / 0,7 01 | 0,7 / 0,6 / 0,5 / 0,45 | 2,5 / 2,7 / 1,8 / 1,6 02 | 1,0 / 1,1 / 0,8 / 0,6 | 2,5 / 3,8 / 2,6 / 2,1 03 | 1,5 / 1,6 / 1,3 / 1,2 | 5,2 / 5,6 / 4,8 / 4,2 04 | 2,3 / 2,5 / 1,9 / 1,7 | 8,0 / 8,6 / 6,7 / 6,0 05 | 3,0 / 3,2 / 2,5 / 2,2 | 10,5 / 11,3 / 8,6 / 7,7 06 | 4,5 / 4,9 / 3,0 / 2,6 | 15,5 / 16,7 / 10,5 / 9,1 Dimensiones Se dispone de planos de dimensiones e imágenes de dimensiones para la serie LFTEV. Documentos y planos PDF disponible: «Válvulas de expansión termostáticas LFTEV» (fecha del documento que aparece en la página web: 02/03/2026). Características / especificaciones técnicas

• Serie: Válvulas de expansión termostáticas LFTEV.
• Refrigerantes aplicables: Todos los refrigerantes HCFC y HFC habituales.
• Rango de temperatura ambiente de funcionamiento: de -40 ℃ a +60 ℃.
• Rango de temperatura de evaporación: de -40 ℃ a +10 ℃.
• Presión máxima de servicio: 46 bar.
• Opciones de tamaño de la línea de ecualización: 1/4" ODF o 6 mm ODF (según el modelo).
• Longitud estándar del capilar: 1,5 m (varía según el modelo).
• Tamaños habituales de las conexiones de entrada/salida: entrada de 3/8" (10 mm) y salida de 1/2" (12 mm) para los modelos principales; algunos modelos externos incluyen una conexión de ecualización de 1/4" (6 mm).
• Tipos de equilibrado: interno y externo (disponibles según el refrigerante y el modelo).
• Materiales: núcleo y cuerpo de la válvula fabricados en aleación resistente al desgaste para una mayor vida útil.
• Función: control del caudal de refrigerante basado en el sobrecalentamiento, adecuado para evaporadores secos.
