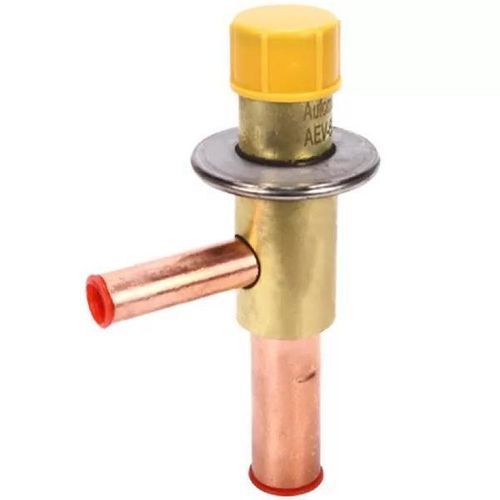

Válvula de control asistido LFDBV

de regulaciónde regulación de caudalpara sistema frigorífico

Descripción del producto
La válvula bypass de descarga LFDBV es un elemento de ajuste de carga para sistemas de refrigeración con compresor no regulable. Puede utilizarse como válvula de expansión automática para mantener una presión de evaporación fija y conservar la presión mínima de evaporación. La válvula varía automáticamente su apertura para estabilizar la presión de salida ante cambios de presión de entrada dentro de un rango definido. Conexiones ODF. Presión máxima de trabajo: 28 bar.

Dimensiones y pesos
Modelo | Tamaño de válvula | Conexiones (Entrada (A) / Salida (B)) | Dimensiones (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF o 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF o 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

Capacidades (potencia nominal, kW)
Tamaño válvula | Tamaño de orificio | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Notas adicionales
Funciona como válvula de expansión/derivación automática para refrigeración; mantiene presión de evaporación fija y presión mínima de evaporación; ajusta automáticamente la apertura para estabilizar la presión de salida; conexiones ODF; presión máxima de trabajo 28 bar. Ficha técnica disponible (PDF).

Características técnicas

• Modelo: LFDBV
• Tipo: Válvula bypass de descarga / válvula de expansión automática (para sistemas con compresor no regulable)
• Función: Mantener presión de evaporación fija y presión mínima de evaporación; ajuste automático de la apertura para mantener presión de salida constante
• Presión máxima de trabajo: 28 bar
• Tipos de conexión: conexiones ODF — 6 mm, 10 mm, 16 mm; opciones 1/4", 3/8", 5/8" ODF
• Tamaños de válvula disponibles: 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Tamaños de orificio (correspondientes): 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Ejemplo de dimensiones (mm): C: 58 o 64; D: 36 o 47; E: 106 o 122; F: 54 o 69 (según tamaño de válvula)
• Capacidades nominales (kW) para refrigerantes: R134a, R22, R404A, R507 — ver tabla de capacidades arriba
