Máquina curvadora hidráulica YG series

servoeléctricade barras de armadurapara barras de acero

Descripción general

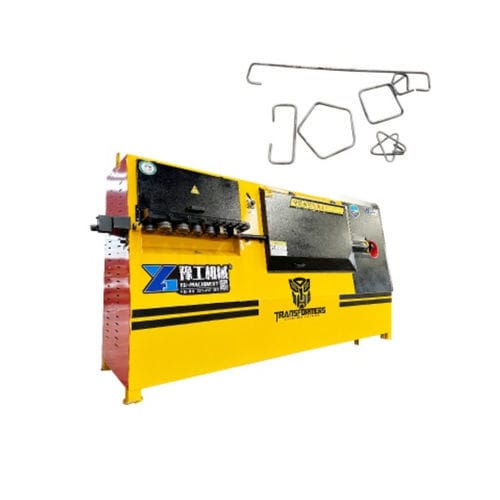

YG Machinery Máquina CNC dobladora de estribos es un sistema automatizado para convertir varillas de acero en bobina en una amplia variedad de estribos. Integra accionamiento servo, enderezado digital, corte hidráulico y control CNC industrial para producción precisa y de alta velocidad en obra y prefabricados.

Características principales y principio de funcionamiento

• Sistema de enderezado rotativo tipo jaula, medición digital, corte hidráulico y conjunto de doblado multi-cabezal hidráulico impulsado por un núcleo de control servo.
• Enderezado preciso: rodillos de enderezado horizontales y verticales ajustables automáticamente y rodillos de tracción servo para un enderezado de alta precisión de la varilla en bobina.
• Doblado y corte eficientes: motor servo independiente para el brazo de doblado que permite rotación y retracción rápidas; cortador deslizante de bajo desgaste adecuado para producción de estribos pequeños.
• Control inteligente y almacenamiento: controlador CNC industrial con pantalla táctil que almacena hasta 60 ángulos de doblado y múltiples plantillas (cuadrado, rectangular, circular, poligonal).
• Funciones de diagnóstico integradas para supervisar el desgaste de componentes clave y ayudar al mantenimiento.

Aplicaciones

• Construcción de gran altura: producción en serie de estribos estándar y personalizados para vigas y pilares.
• Obras de infraestructura: autopistas, ferrocarril, túneles que requieren alta precisión de doblado en elementos de acero.
• Fábricas de prefabricados: producción por lotes de jaulas de armadura para elementos prefabricados.
• Talleres de estructuras pesadas: procesos compatibles que requieren control servo preciso para operaciones relacionadas con perfiles.

Ventajas clave

• Mayor rendimiento: una máquina puede sustituir varios operarios cualificados; operación por un solo operario reduce la necesidad de mano de obra.
• Alta precisión: el control servo ofrece una precisión constante en longitud y ángulo para producción continua.
• Mantenimiento simplificado: estructura cerrada, lubricación por salpicadura de engranajes y funciones de diagnóstico facilitan el mantenimiento.
• Versatilidad de materiales: admite varilla laminada en frío y en caliente para aplicaciones habituales en construcción.

Parámetros (tabla)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Características / Especificaciones técnicas

• Nombre de la serie: YG series (modelos: YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Capacidad de doblado (hilo simple): aproximadamente 4 mm a 18 mm según modelo; consultar tabla para rangos de barras corrugadas.
• Capacidad doble hilo: hasta 14 mm según modelo.
• Ángulo máximo de doblado: ±180° para los modelos listados.
• Velocidad máxima de arrastre: hasta 110 m/min según modelo.
• Velocidad máxima de doblado: hasta 1000°/sec (según modelo).
• Precisión en longitud: ±1 mm; Precisión en ángulo: ±1°.
• Rango de potencia total: 14 kW a 52.5 kW según modelo.
• Rango de temperatura de trabajo: -5°C a 40°C.
• Pesos típicos de la máquina: 1.150 kg a 3.000 kg según modelo.
