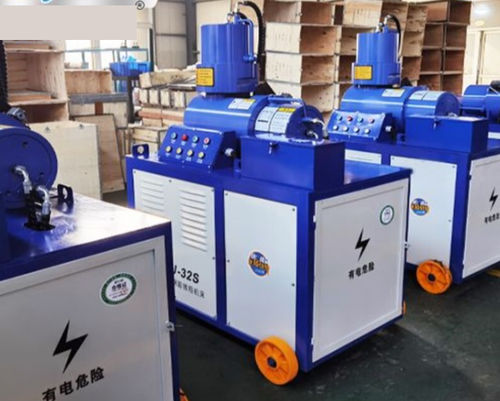

Formadora de doble cabezal HDCJ series

de barraspara ferrallade acero

Descripción general
La fiabilidad de las uniones de armadura es crítica en proyectos de edificación, carreteras, puentes e infraestructuras. La máquina YG de upsetting para varillas corrugadas realiza un embutido en frío en los extremos de la varilla para aumentar el diámetro y la resistencia a la tracción, permitiendo conexiones de filete paralelo de resistencia equivalente. Este equipo mejora el rendimiento de la unión y la eficiencia de obra frente a solapes o soldaduras tradicionales.

Funcionamiento y ventajas clave

• Principio de upsetting: El conformado en frío incrementa el diámetro del extremo mediante compresión axial controlada, generando una sección embutida uniforme lista para roscar.
• Estructura y flujo de trabajo: Compuesto por bastidor, mordazas, reductor de rueda de rodillos cicloidales, cabezal de roscado para decapado de nervaduras, mecanismo de alimentación, sistema de refrigeración y cuadro de control para un conformado rápido y repetible.
• Ventaja principal: Las uniones por upsetting y roscado ofrecen una resistencia alta y estable sin cambios metalúrgicos por soldadura, asegurando rendimiento fiable en distintas condiciones de obra.
• Bomba hidráulica de gran caudal y control preciso de la carrera del pistón (p.ej. 140mm) garantizan fuerza constante de upsetting (hasta 2036KN en modelos monocilíndricos).
• Operación sencilla reduce la formación necesaria del personal y acelera el montaje in situ.

Parámetros técnicos de la máquina de upsetting (tabla)
Model | HDCJ-32 | HDCJ-40 | GDCJ-40
Rango de tratamiento de armaduras | 12~32mm | 12~40mm | 12~40mm
Potencia motor | 4Kw | 7.5Kw | 4Kw
Caudal máx. | 5.42L/min | 4.0L/min | 6.4L/min
Presión | 2036KN | 3000KN | 2036KN
Presión máxima de trabajo | 80MPa | 31.5MPa | 80MPa
Dimensión | 1020*500*965mm | 1300*830*1350mm | 1300*650*965mm
Peso | 560Kg | 900Kg | 600Kg

Análisis técnico y ventajas
La máquina realiza una extrusión en frío del extremo de la varilla (zona de roscado) aumentando el diámetro en aproximadamente 3–5mm; a continuación la sección embutida se rosca. Esta secuencia upsetting+rosca asegura que la resistencia del conector iguale o supere el material base, sin los cambios metalúrgicos asociados a la soldadura.

Beneficios adicionales y características del flujo de trabajo

• Alta fuerza de upsetting con control preciso de la carrera del pistón para un formado fiable y reproducible.
• Velocidad de procesamiento elevada para proyectos de gran volumen.
• El sistema de refrigeración permite operaciones continuas prolongadas para producción en serie.
• Integración fluida con equipos de roscado por laminado para un flujo productivo desde el embutido al roscado.

Aplicaciones

• Carreteras, puentes y líneas de alta velocidad: adecuado para cimientos, vigas principales y pilas que requieren alta resistencia sísmica.
• Metro y túneles: conexiones compactas y estables para estructuras subterráneas.
• Plantas nucleares y grandes centrales eléctricas: cumple requisitos estrictos de seguridad estructural para proyectos críticos.

Guía operativa y selección

• Modelo monocilíndrico: Compacto y más ligero (~560Kg). Apto para proyectos medianos-pequeños o sitios con espacio limitado; procesa de 12–32mm.
• Modelo bicilíndrico: Proporciona mayor fuerza de upsetting y mayor rendimiento; recomendado para varillas de gran diámetro (p. ej. 40mm) y proyectos de gran volumen.
• Consejo de selección: Para tratamiento repetitivo de la misma sección a gran volumen, las unidades bicilíndricas ofrecen mejor rentabilidad y disponibilidad.

Especificaciones

• Model: HDCJ-32 — Rango de tratamiento: 12~32mm; Potencia motor: 4Kw; Caudal máx.: 5.42L/min; Presión: 2036KN; Presión de trabajo máx.: 80MPa; Dimensiones: 1020*500*965mm; Peso: 560Kg.
• Model: HDCJ-40 — Rango de tratamiento: 12~40mm; Potencia motor: 7.5Kw; Caudal máx.: 4.0L/min; Presión: 3000KN; Presión de trabajo máx.: 31.5MPa; Dimensiones: 1300*830*1350mm; Peso: 900Kg.
• Model: GDCJ-40 — Rango de tratamiento: 12~40mm; Potencia motor: 4Kw; Caudal máx.: 6.4L/min; Presión: 2036KN; Presión de trabajo máx.: 80MPa; Dimensiones: 1300*650*965mm; Peso: 600Kg.
