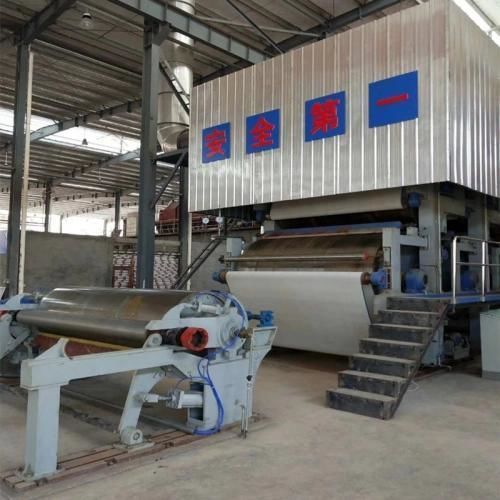

Corrugador GSM YG-1100PC-A

Resumen
La compra de una línea completa de producción de cartón ondulado requiere especificaciones precisas para proteger la inversión y maximizar la producción. Esta guía resume puntos prácticos de selección y operación basados en experiencias de exportación e instalación, centrándose en parámetros que afectan directamente el rendimiento, los residuos y el retorno de inversión.

¿Qué es una línea de producción de cartón ondulado?
Una línea estándar convierte papeles kraft y liners en cartón ondulado de 3, 5 o 7 capas mediante pre-calentamiento, corrugado, encolado y prensado. Los módulos principales incluyen soportes de bobinas, pre-calefactores, single facers, double facers, slitter-scorers y corte & apiladores.

• Single facer: Corruga el papel medio y lo pega a un liner.
• Grupo double facer: Lamina single-face con un liner inferior para formar cartón multicapa.
• Corte & apilador: Corte longitudinal y transversal seguido de apilado automático.

Parámetros clave (producto)
Modelo: YG-1100PC-A. Papel adecuado: 200–800 g/m², corrugado E/F/N. Tipos de caja: línea recta, fondo bloqueo, lados dobles, 4/6 esquinas. Alimentación: continua automática. Pegamento: tipo soluble. Velocidad máx.: 400 m/min. Potencia: 31 kW, AC 220V/380V. Peso: 11 t. Dimensiones (L×A×H): 19000×2050×1600 mm. Velocidad de avance: 40 m/min. Aire comprimido: 6 bar. Compresor: 10 m³. Depósito de aire: 60 L.

Aplicaciones
Los paneles producidos sirven a múltiples sectores de embalaje:

• Alimentación y bebidas: 3 capas (B/C) para cajas de fruta, pizzas y envases de bebidas.
• Industria pesada: 5 capas (BC/EB) para embalaje de electrodomésticos y piezas de maquinaria.
• Mercancías pesadas/peligrosas: 7 capas como reemplazo de cajas de madera.
• E-commerce y retail: micro-flautas (E, F) para superficies impresas de alta calidad.

Cómo elegir la línea adecuada
Ajuste la velocidad de la máquina al volumen medio de pedidos en lugar de elegir siempre la más rápida. Para plantas medianas, 150–200 m/min suele ofrecer el mejor retorno. Compruebe presión de vapor, fórmula del adhesivo y material de los rodillos corrugadores para controlar la adhesión y reducir residuos.

Matriz de selección de equipo

• Línea semi-automática: velocidad 60–100 m/min — 3/5 capas — Indicado para startups y presupuestos limitados.
• Línea automática de alta velocidad: velocidad 150–250 m/min — 3/5/7 capas — Ideal para plantas medianas a grandes.
• Línea heavy-duty: velocidad 100–150 m/min — 5/7 capas — Para embalaje industrial y reemplazo de madera.

Consejos prácticos
Verifique la presión de vapor de la planta (presión baja debilita los empalmes). Prefiera rodillos corrugadores de carburo de tungsteno para una mayor vida útil. Alinee la velocidad nominal con los perfiles de pedido para reducir desperdicio y mejorar el payback.

Estudio de caso (resumen)
Una planta del sudeste asiático actualizó de una línea usada de 80 m/min a una configuración YG moderna de 1800 mm con reemplazo del single facer y control automático de vapor.

• Aumento de velocidad: 80 → 160 m/min.
• Reducción de residuos: tasa de desperdicio 8% → 2,5%.
• Recuperación de inversión: maquinaria amortizada en ~14 meses.

Preguntas frecuentes

• Costo: una máquina estándar 3 o 5 capas suele costar 80.000–350.000 $; líneas completas entre 100.000 y 500.000 $ según ancho de trabajo (1400–2500 mm) y velocidad de diseño.
• Espacio requerido: una línea completa ocupa aproximadamente 40–80 m de longitud.
• Instalación y pruebas: montaje mecánico, cableado y formación de operadores: 15–20 días in situ.

Especificaciones técnicas

• Modelo: YG-1100PC-A
• Papel adecuado: 200–800 g/m², corrugado E/F/N
• Tipo de caja: línea recta, fondo bloqueo, lados dobles, 4/6 esquinas
• Alimentación: continua automática
• Pegamento: tipo soluble
• Velocidad máx.: 400 m/min
• Potencia: 31 kW, AC 220V/380V
• Peso: 11 t
• Dimensiones (L×A×H): 19000×2050×1600 mm
• Velocidad de avance: 40 m/min
• Aire comprimido: 6 bar
• Capacidad compresor: 10 m³
• Capacidad depósito: 60 L
