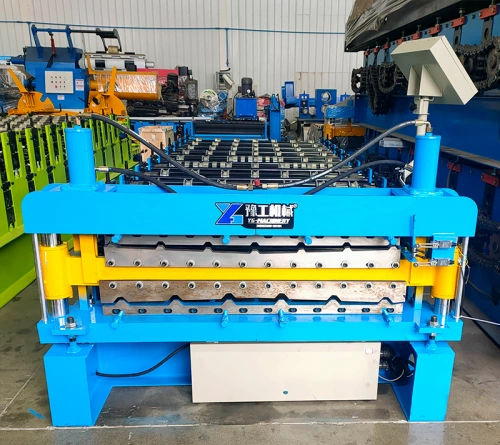

Perfiladora para modernas para panel pared

para placas de techadopara perfilespara paneles

Resumen del producto
Elegir una máquina perfiladora de rodillos con buena relación coste-rendimiento es clave para la ampliación de planta o para operaciones por contrato en los mercados internacionales de construcción y conformado de chapa. La calidad varía según el proveedor; problemas habituales: desalineación de chapa, deformación de ejes de rodillo y sobrecalentamiento hidráulico. Este documento presenta detalles técnicos y consideraciones de compra.

Aplicaciones

• Sistemas de cubiertas y fachadas: Líneas con anchos de alimentación de 914 mm a 1250 mm que producen perfiles de acero prelacado o tipo teja para cobertizos industriales y viviendas.
• Paneles sándwich aislantes: Integradas en líneas PU, EPS o lana de roca para fabricar paneles aislantes y resistentes al fuego.
• Correas estructurales y montantes: Máquinas para perfiles CZ y formadoras de perfiles ligeros para producir correas portantes y armazones interiores con ajuste rápido.
• Infraestructura de transporte: Formadoras de barandillas y máquinas de canalones para barreras viales y canales de drenaje de alta capacidad.

Consideraciones prácticas de compra

• Configuración estándar: Verificar si la unidad incluye desenrollador automático, panel de control PLC y mesas de salida.
• Velocidad de conformado y producción: Las líneas estándar operan a 0–15 m/min; perfiles especializados o unidades de alta velocidad pueden llegar a ~20 m/min.
• Tiempo de cambio: Las unidades intercambiables automáticas reducen significativamente los tiempos de cambio de perfil frente a los ajustes manuales.
• Compatibilidad de material: Probar muestras de bobinas locales con el fabricante, ya que la dureza y la recuperación elástica varían según la siderurgia.

Parámetros de la máquina perfiladora (según tabla de especificaciones)
Material - Material aplicable: GI (Lámina galvanizada) / PPGI
Espesor del material: 0.12-0.5 mm
Compatibilidad de límite elástico: 235 / 345 / 550 MPa
Bastidor: Acero tipo H400/450
Material de rodillos: Acero 45#, tratado térmicamente a HRC58-62
Estaciones de rodillo: 22 pasos
Diámetro de eje: 80 mm / 75 mm
Dimensiones de la máquina: 10000 x 2000 x 2000 mm
Peso de la máquina: 10000 (según especificación fabricante)
Color: Azul (RAL5015) + Naranja (RAL2004) por defecto
Velocidad de trabajo/formado: 15 m/min
Dureza del cortador: Tratamiento térmico a HRC58-62
Tolerancia de corte: ±1 mm
Material del cortador: Cr12MoV (Z200C12), diseñado para ≥1.000.000 cortes
Operación: Control por PLC
Transmisión: Engranaje / cadena de rodillos
Motor principal: 7.5 kW
Motor de bomba para cortador: 3.5 kW
Tensión: 220/380/415/480V - 50/60Hz / 3Ph (a confirmar)
Sistema de control PLC: Inversor Schneider Electric o DELTA; Pantalla táctil: WEINVIEW; Encoder: KOYO u OMRON
Voltaje de control: 24 V
Opciones: Apilador automático e impresora

Puntos técnicos clave y recomendaciones

• El ancho de alimentación y el espesor de chapa determinan la familia de máquina adecuada; las chapas prelacadas/galvanizadas estándar suelen ser de 0,2–0,8 mm.
• Para perfiles precisos y menor distorsión, elegir equipos con 16–22 estaciones de rodillo y diámetros de eje ≥70 mm.
• Preferir rodillos en Cr12MoV con superficie endurecida (HRC58-62) para una mayor vida útil; considerar cromado duro en ambientes costeros o de alta humedad.
• Asegurar que la pantalla táctil del PLC soporte los idiomas necesarios para la formación de operadores.
• Confirmar la configuración eléctrica completa (tensión y fase) antes de la compra.

Especificaciones técnicas

• Material aplicable: GI / PPGI
• Rango de espesor: 0.12 - 0.5 mm
• Compatibilidad de límite elástico: 235 / 345 / 550 MPa
• Bastidor: Acero tipo H400/450
• Material de rodillos: 45# acero, tratado a HRC58-62
• Estaciones de rodillos: 22 pasos
• Diámetro de eje: 80 mm / 75 mm
• Dimensiones de máquina: 10000 x 2000 x 2000 mm
• Peso de máquina: 10000 (según especificación)
• Color: Azul (RAL5015) + Naranja (RAL2004) por defecto
• Velocidad de conformado: 15 m/min
• Material y vida del cortador: Cr12MoV (Z200C12), ≥1.000.000 cortes
• Tolerancia de corte: ±1 mm
• Potencia motor principal: 7.5 kW; bomba cortador: 3.5 kW
• Transmisión: Engranaje / cadena
• Control PLC: Inversor Schneider/DELTA, pantalla WEINVIEW, encoder KOYO/OMRON
• Voltaje de control: 24 V
• Opcional: Apilador automático e impresora
