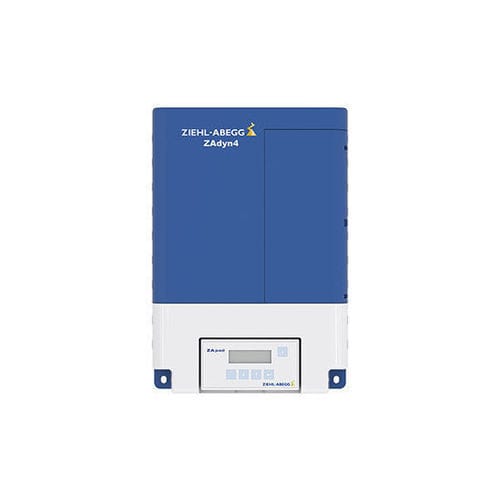

Variador de frecuencia síncrono ZAdyn

asíncronopara cuadro de cortocircuitosde pared

Descripción general
Los convertidores de frecuencia de la gama ZAdyn, desarrollados exclusivamente para la técnica de ascensores, permiten controlar de forma precisa y cómoda la velocidad de los accionamientos de ascensor. Los distintos diseños de carcasa y la construcción compacta permiten su instalación tanto en armarios de control como en montaje mural en la sala de máquinas o en el hueco del ascensor. Los ZAdyn proporcionan un alto confort de marcha y una precisa exactitud de parada en ascensores de tracción con motores síncronos o asíncronos. El software adaptado a la elevación facilita un manejo intuitivo y una puesta en marcha rápida. La amplia gama de interfaces integradas simplifica la integración con el sistema de control del ascensor.

Propiedades y características especiales

• Desarrollado específicamente para aplicaciones de ascensores para asegurar confort de marcha y precisión de nivelado.
• Acciona motores síncronos y asíncronos en un amplio rango de potencia (4,6 kW a 110,0 kW).
• Variantes de carcasa compactas aptas para montaje en armario o montaje mural en sala de máquinas o hueco.
• Software optimizado para ascensores que permite un manejo intuitivo y una puesta en marcha rápida.
• Múltiples interfaces integradas para una conexión sencilla con los controles de ascensor (E/S programables, DCP, CANopen-LIFT).
• Función de seguridad Safe Torque Off (STO) integrada según IEC 61800-5-2 (SIL 3), cumpliendo EN 81-20.
• Filtros de línea e inductancias integrados conforme a las normas EMC específicas EN 12015 y EN 12016.
• Protección integrada contra cortocircuitos en los devanados del motor (según versión).
• Modo de espera vía entrada digital que reduce el consumo energético hasta en un 75 %.

Pedido, almacenamiento, puesta en servicio
Todas las interfaces necesarias para conectar el control del ascensor y los codificadores rotativos están integradas en el ZAdyn, eliminando la necesidad de tarjetas de interfaz opcionales durante el pedido. El terminal de operación externo ZApad ofrece una estructura de menú clara y sencilla para un manejo intuitivo y una puesta en servicio directa.

Seguridad y ruido
La función STO integrada evita ruidos de conmutación de los contactores del motor, permitiendo la instalación en zonas sensibles al ruido. La implementación del STO cumple las normas de seguridad aplicables a ascensores.

Funciones de monitorización (Directiva de ascensores 2014/33/UE)

• Contador de cambios de sentido para ascensores con cables o correas con revestimiento plástico.
• Autoverificación del freno motor como elemento de protección frente a movimientos involuntarios de la cabina.
• Autoverificación del freno motor como parte del dispositivo protector contra la sobrevelocidad en subida.

Evacuación / Alimentación
Las evacuaciones pueden realizarse con una alimentación ininterrumpida (UPS) 1~230 VAC o con soluciones de alimentación basadas en baterías. Los datos importantes pueden almacenarse en el encoder absoluto del motor cuando se emplean motores síncronos como respaldo.

Recuperación de energía / Eficiencia
El modo de espera reduce el consumo energético hasta en un 75 %. En instalaciones de alta utilización, las unidades de recuperación ZArec4C permiten devolver la energía regenerada a la red de suministro.

EMC
Los filtros de línea y las inductancias coincidentes cumplen las normas EMC específicas para ascensores EN 12015 y EN 12016.

Aplicaciones y campos de uso

• Ascensores de tracción con motores asíncronos o síncronos.
• Velocidad máxima: hasta 10 m/s.
• Rango de corriente nominal: 11 A – 220 A (según versión).
• Rango de potencia nominal: 4,6 kW – 110 kW.

Versiones de ZAdyn

• ZAdyn4C: Convertidor de frecuencia para montaje mural; corriente nominal 11 A – 74 A; potencia nominal 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); inductancia y filtro de línea integrados; protección contra cortocircuitos en los devanados del motor integrada; E/S programables; soporta DCP y CANopen-LIFT.
• ZAdynpro: Convertidor de frecuencia para montaje en armario; corriente nominal 11 A – 74 A; potencia nominal 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); filtro de línea integrado; inductancia de línea externa; E/S programables; soporta DCP y CANopen-LIFT.
• ZAdyn4Bplus: Convertidor de frecuencia para montaje en armario; corriente nominal 110 A – 220 A; potencia nominal 55 kW – 110 kW; STO (IEC 61800-5-2 SIL 3); protección contra cortocircuitos en los devanados del motor integrada; filtro e inductancia de línea externos; E/S programables; soporta DCP y CANopen-LIFT.

Características / especificaciones técnicas

• Serie: ZAdyn (familia de convertidores de frecuencia para aplicaciones de ascensores).
• Rango de potencia: 4,6 kW – 110 kW (según modelo).
• Corriente nominal: disponible de 11 A a 220 A (según versión).
• Velocidad máxima soportada: hasta 10 m/s.
• Seguridad: STO según IEC 61800-5-2 (SIL 3) conforme a EN 81-20.
• Medidas EMC integradas: filtros e inductancias conforme a EN 12015 / EN 12016.
• Interfaces / Comunicación: E/S programables, DCP, CANopen-LIFT.
• Encoders: compatible con encoders absolutos (EnDat / SSI / BiSS C / SinCos) para motores síncronos.
• Funciones energéticas: modo de espera (reducción de consumo hasta ~75%); unidades opcionales ZArec4C para recuperación de energía.
• Capacidad de evacuación: compatible con UPS 1~230 VAC y soluciones de alimentación por batería.
• Opciones integradas según versión: inductancia de línea, filtro de línea, protección contra cortocircuitos de devanados; filtros/inductancias externas para modelos de mayor potencia.
