Ventosa de fuelle ZBF series
de siliconade poliuretanode NBR

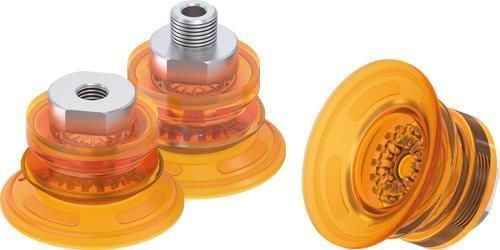

Ventosa de fuelle - ZBF series - ZIMMER GROUP - de silicona / de poliuretano / de NBR
Ventosa de fuelle - ZBF series - ZIMMER GROUP - de silicona / de poliuretano / de NBR
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ZIMMER GROUP

Características

Tipo
de fuelle
Material
de NBR, de silicona, de poliuretano
Dureza
60 shore D
Aplicaciones
para chapas, para la industria del automóvil, para vidrio, para la industria de la madera
Otras características
antideslizamiento
Diámetro

Mín.: 25 mm
(0,98 in)

Máx.: 100 mm
(3,94 in)

Descripción

Resumen
  • Ventosa de fuelles para sujeción por vacío diseñada para placas metálicas y piezas de carrocería delgadas, aceitosas y curvadas.
  • Geometría optimizada con estructura perfilada en la parte inferior para elevada fricción entre la pieza de trabajo y la ventosa.
  • Compensación de altura y función de amortiguación mediante 1,5 pliegues.

Geometría óptima
  • Para placas metálicas y piezas de la carrocería delgadas, aceitosas y curvadas
  • Estructura perfilada en la parte inferior de la ventosa para una fricción elevada entre la pieza de trabajo y la ventosa de vacío
  • Compensación de altura y función de amortiguación mediante 1,5 pliegues

Campos de aplicación
  • Automoción
  • Cristal
  • Madera y materiales compuestos
  • Metal

Productos disponibles por tamaño constructivo
ZBF25
  • ZBF25-N — Diámetro: 25 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: (no especificada)
  • ZBF25-N-14F — Diámetro: 25 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" interior
  • ZBF25-N-14M — Diámetro: 25 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" exterior
  • ZBF25-N-18F — Diámetro: 25 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/8" interior
  • ZBF25-N-M10M — Diámetro: 25 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: M10 exterior
  • ZBF25-PU — Diámetro: 25 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: (no especificada)
  • ZBF25-PU-14F — Diámetro: 25 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" interior
  • ZBF25-PU-14M — Diámetro: 25 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" exterior
  • ZBF25-PU-18F — Diámetro: 25 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/8" interior
  • ZBF25-PU-M10M — Diámetro: 25 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: M10 exterior
  • ZBF25-S-14F — Diámetro: 25 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" interior
  • ZBF25-S-14M — Diámetro: 25 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" exterior
  • ZBF25-S-18F — Diámetro: 25 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/8" interior
  • ZBF25-S-M10M — Diámetro: 25 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: M10 exterior

ZBF30
  • ZBF30-N — Diámetro: 30 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: (no especificada)
  • ZBF30-N-14F — Diámetro: 30 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" interior
  • ZBF30-N-14M — Diámetro: 30 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" exterior
  • ZBF30-N-18F — Diámetro: 30 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/8" interior
  • ZBF30-N-M10M — Diámetro: 30 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: M10 exterior
  • ZBF30-PU — Diámetro: 30 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: (no especificada)
  • ZBF30-PU-14F — Diámetro: 30 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" interior
  • ZBF30-PU-14M — Diámetro: 30 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" exterior
  • ZBF30-PU-18F — Diámetro: 30 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/8" interior
  • ZBF30-PU-M10M — Diámetro: 30 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: M10 exterior
  • ZBF30-S-14F — Diámetro: 30 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" interior
  • ZBF30-S-14M — Diámetro: 30 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" exterior
  • ZBF30-S-18F — Diámetro: 30 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/8" interior
  • ZBF30-S-M10M — Diámetro: 30 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: M10 exterior

ZBF40
  • ZBF40-N — Diámetro: 40 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: (no especificada)
  • ZBF40-N-14F — Diámetro: 40 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" interior
  • ZBF40-N-14M — Diámetro: 40 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" exterior
  • ZBF40-N-18F — Diámetro: 40 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/8" interior
  • ZBF40-N-M10M — Diámetro: 40 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: M10 exterior
  • ZBF40-PU — Diámetro: 40 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: (no especificada)
  • ZBF40-PU-14F — Diámetro: 40 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" interior
  • ZBF40-PU-14M — Diámetro: 40 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" exterior
  • ZBF40-PU-18F — Diámetro: 40 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/8" interior
  • ZBF40-PU-M10M — Diámetro: 40 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: M10 exterior
  • ZBF40-S-14F — Diámetro: 40 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" interior
  • ZBF40-S-14M — Diámetro: 40 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/4" exterior
  • ZBF40-S-18F — Diámetro: 40 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: G1/8" interior
  • ZBF40-S-M10M — Diámetro: 40 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; Rosca de conexión: M10 exterior

ZBF50
  • ZBF50-N — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: (no especificada)
  • ZBF50-N-14F — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" interior
  • ZBF50-N-14M — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" exterior
  • ZBF50-N-18F — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/8" interior
  • ZBF50-N-38F — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G3/8" interior
  • ZBF50-N-38M — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G3/8" exterior
  • ZBF50-N-M10M — Diámetro: 50 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: M10 exterior
  • ZBF50-PU — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido
  • ZBF50-PU-14F — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" interior
  • ZBF50-PU-14M — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/4" exterior
  • ZBF50-PU-18F — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G1/8" interior
  • ZBF50-PU-38F — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G3/8" interior
  • ZBF50-PU-38M — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: G3/8" exterior
  • ZBF50-PU-M10M — Diámetro: 50 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; Rosca de conexión: M10 exterior
  • ZBF50-S — Diámetro: 50 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; variantes con roscas G1/4", G3/8" y M10

ZBF60
  • ZBF60-N — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: (no especificada)
  • ZBF60-N-12F — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/2" interior
  • ZBF60-N-14F — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" interior
  • ZBF60-N-14M — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/4" exterior
  • ZBF60-N-18F — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G1/8" interior
  • ZBF60-N-38F — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G3/8" interior
  • ZBF60-N-38M — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: G3/8" exterior
  • ZBF60-N-M10M — Diámetro: 60 mm; Material: NBR; Dureza Shore: 60; Color: Azul; Rosca de conexión: M10 exterior
  • ZBF60-PU — Diámetro: 60 mm; Material: Poliuretano; Dureza Shore: 60; Color: Naranja translúcido; variantes con roscas G1/2", G1/4", G3/8" y M10
  • ZBF60-S — Diámetro: 60 mm; Material: Silicona; Dureza Shore: 55; Color: Rojo; variantes con roscas G1/2", G1/4", G3/8" y M10

Caractéristiques / spécifications techniques
  • Tipo: Ventosa de fuelles (serie ZBF)
  • Compensación y amortiguación: mediante 1,5 pliegues
  • Geometría: perfil inferior para mayor fricción con piezas aceitosas y curvadas
  • Diámetros disponibles: 25 mm, 30 mm, 40 mm, 50 mm, 60 mm
  • Materiales disponibles: NBR, Poliuretano (PU), Silicona
  • Durezas Shore: 55 (silicona), 60 (NBR/PU)
  • Colores: Azul (NBR), Naranja translúcido (PU), Rojo (Silicona)
  • Opciones de rosca de conexión: G1/2", G3/8", G1/4" (interior/exterior según variante), G1/8" (interior), M10 (exterior)
  • Aplicaciones típicas: manipulación en automoción, vidrio, madera/materiales compuestos, metal
