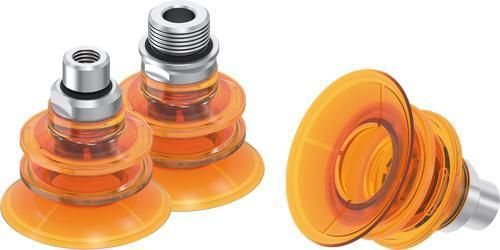

Ventosa de fuelle ZBX series

de poliuretano60 shore Ade prensión

Descripción general
Ventosa de fuelles Serie ZBX diseñada para la manipulación con compensación de altura y amortiguación integradas; adecuada para superficies planas y convexas y de uso universal en sistemas de agarre por vacío automatizados.

Geometría óptima

• Para superficies lisas y curvadas
• Uso universal
• Compensación de altura y amortiguación mediante 2,5 pliegues
• Estructura perfilada en la parte inferior que incrementa la fricción entre la pieza y la ventosa

Campos de aplicación

• Embalaje
• Bienes de consumo
• Intralogística

Tamaño constructivo: ZBX35
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBX35-PU | 35 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX35-PU-00-F | 35 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX35-PU-14M | 35 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX35-PU-18F | 35 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX35-PU-18F-M | 35 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX35-PU-18M | 35 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX35-PU-38M | 35 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)

Tamaño constructivo: ZBX45
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBX45-PU | 45 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX45-PU-00-F | 45 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX45-PU-14M | 45 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX45-PU-14M-M | 45 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX45-PU-18F | 45 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX45-PU-18F-M | 45 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX45-PU-18M | 45 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX45-PU-38M | 45 mm | Poliuretano | 60 | Naranja translúcido | G3/8" external

Tamaño constructivo: ZBX55
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBX55-PU | 55 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX55-PU-00-F | 55 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX55-PU-14M | 55 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX55-PU-14M-M | 55 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX55-PU-18F | 55 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX55-PU-18F-M | 55 mm | Poliuretano | 60 | Naranja translúcido | G1/8" internal
ZBX55-PU-18M | 55 mm | Poliuretano | 60 | Naranja translúcido | (no especificada)
ZBX55-PU-38M | 55 mm | Poliuretano | 60 | Naranja translúcido | G3/8" external

Notas

• Material: Poliuretano
• Dureza Shore: 60
• Color: Naranja translúcido
• Diámetros disponibles: 35 mm, 45 mm, 55 mm
• Opciones de rosca (según referencia): G1/4" external, G1/8" external, G1/8" internal, G3/8" external

Características / especificaciones técnicas

• Serie: ZBX
• Tipo: Ventosa de fuelles
• Material estándar: Poliuretano
• Dureza: Shore 60
• Colores: Naranja translúcido
• Diámetros constructivos: 35 mm, 45 mm, 55 mm
• Variantes: versiones con y sin rosca y distintas conexiones (p. ej. G1/4, G1/8, G3/8)
• Compensación de altura y amortiguación: 2,5 pliegues
• Diseño: perfilado en la parte inferior para mayor fricción
• Aplicaciones típicas: embalaje, bienes de consumo, intralogística
