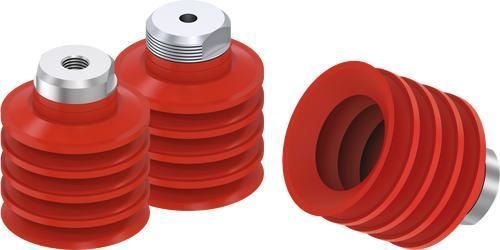

Ventosa de fuelle ZBL series

de siliconade NBR60 shore A

Descripción

• Geometría óptima

  • Para la manipulación de piezas de trabajo flexibles
  • Compensación de altura y función de amortiguación mediante hasta 4,5 pliegues
• Campos de aplicación

  • Embalaje
  • Bienes de consumo
  • Intralogística

Tamaño constructivo: ZBL10
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL10-N | 10 mm | NBR | 60 | Negro | —
ZBL10-N-M5M | 10 mm | NBR | 60 | Negro | M5 exterior
ZBL10-S | 10 mm | Silicona | 55 | Rojo | —
ZBL10-WS | 10 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL15
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL15-N | 15 mm | NBR | 60 | Negro | —
ZBL15-N-M5M | 15 mm | NBR | 60 | Negro | M5 exterior
ZBL15-S | 15 mm | Silicona | 55 | Rojo | —
ZBL15-WS | 15 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL20
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL20-N | 20 mm | NBR | 60 | Negro | —
ZBL20-N-18F | 20 mm | NBR | 60 | Negro | G1/8" interior
ZBL20-N-M5F18M | 20 mm | NBR | 60 | Negro | M5 interior - G1/8" exterior
ZBL20-S | 20 mm | Silicona | 55 | Rojo | —
ZBL20-WS | 20 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL30
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL30-N | 30 mm | NBR | 60 | Negro | —
ZBL30-N-14M | 30 mm | NBR | 60 | Negro | G1/4" exterior
ZBL30-N-18F | 30 mm | NBR | 60 | Negro | G1/8" interior
ZBL30-S | 30 mm | Silicona | 55 | Rojo | —
ZBL30-WS | 30 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL35
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL35M-N | 35 mm | NBR | 60 | Negro | —
ZBL35M-S | 35 mm | Silicona | 55 | Rojo | —
ZBL35M-WS | 35 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL40
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | Negro | —
ZBL40-N-14M | 40 mm | NBR | 60 | Negro | G1/4" exterior
ZBL40-S / ZBL40B-S | 40 mm | Silicona | 55 | Rojo | —
ZBL40-WS | 40 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Tamaño constructivo: ZBL50
Referencia | Diámetro | Material | Dureza Shore | Color | Rosca de conexión
ZBL50-N | 50 mm | NBR | 60 | Negro | —
ZBL50-N-14M | 50 mm | NBR | 60 | Negro | G1/4" exterior
ZBL50-N-18F | 50 mm | NBR | 60 | Negro | G1/8" interior
ZBL50-S | 50 mm | Silicona | 55 | Rojo | —
ZBL50-WS | 50 mm | Silicona apta para alimentos | 55 | Blanco translúcido | —

Notas sobre la notación de variantes

• Los sufijos indican material y variantes de rosca/conexión: -N = NBR, -S = Silicona, -WS = Silicona apta para alimentos.
• Opciones de rosca: M5 (int./ext.), G1/8" (int./ext.), G1/4" ext., G3/8" ext. y combinaciones (p. ej. M5 interior - G1/8" exterior).

Especificaciones técnicas / datos clave

• Serie: ZBL (ventosa de fuelles)
• Tipo de producto: ventosa de fuelles para piezas flexibles
• Funciones principales: compensación de altura y amortiguación (hasta 4,5 pliegues)
• Aplicaciones típicas: embalaje, bienes de consumo, intralogística
• Tamaños disponibles: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Diámetros: 10, 15, 20, 30, 35, 40, 50 mm
• Materiales: NBR, Silicona, Silicona apta para alimentos
• Dureza Shore: 55, 60
• Colores: negro (NBR), rojo (Silicona), blanco translúcido (Silicona alimentaria)
