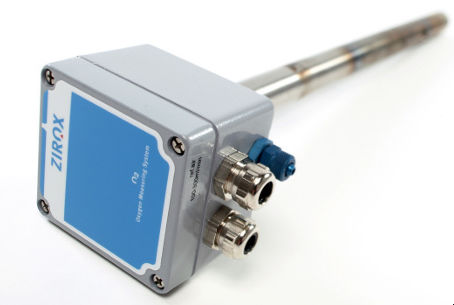

Sonda de gas SS31H

de oxígenorobusta

Información general
Las sondas de gases ZIROX SS31/SS31H son sensores de oxígeno robustos diseñados para la determinación de lambda en plantas de combustión a gran escala y para la medición de la presión parcial de oxígeno en atmósferas de hornos. Las sondas no requieren calibración, no presentan deriva y son libres de mantenimiento. Un calentador integrado mantiene la temperatura de trabajo, evitando sesgos por el enfriamiento del gas muestreado en la línea de aspiración. Componentes y materiales de alta calidad garantizan estabilidad a largo plazo.

Aplicaciones

• Medición de gases de combustión en centrales y calderas
• Monitorización de gases de proceso en hornos industriales

Datos técnicos - Sonda de oxígeno SS31H
Longitud: 300...1800 mm
Diámetro: 25 mm
Peso: 1...3,5 kg
Material: acero inoxidable 1.4841
Dimensiones cabeza de abrazadera: 75 x 80 x 60 mm
Bornas: 5 x Phönix MBK 2,5/E
Grado de protección: IP52 (IP65 bajo pedido)
Alimentación: 36 V (DC o AC)
Resistencia calefactor AC / DC: 8 Ohm
Corriente calefactor AC / DC: 4,5 A
Potencia calefactor AC / DC: 160 VA
Control del calefactor: PWM, tiempo de ciclo máx. 500 ms
Rango: -0,01...20,6 Vol.-% O2
Precisión: < 5 % error relativo
Temperatura de trabajo (sonda): 700...800 °C
Offset sensor: -2 mV...-10 mV
Tensión sensor (5,0 Vol.-%, 800 °C): -33,1 mV
Termopar: Tipo B (800 °C ≙ 3,2 mV)
Caudal máx. de gas medido: 10 m/s
Gas de referencia: aire ambiente
Caudal gas de referencia: 5...10 l/h

Asignación de bornes

• (1) Masa — AGND
• (2) Tensión sensor — -Uz
• (3) Tensión térmica — +Ut
• (4) Calefacción — UH
• (5) Calefacción — UH

Recomendación de montaje

• Utilizar prensaestopas o conexión por abrazadera de corte para garantizar estanqueidad

Opciones

• Canal de gas de prueba para verificación in situ de la sonda
• Manguito de inmersión para protección de la sonda en flujos > 10 m/s

Características / Especificaciones técnicas

• Modelo: SS31 / SS31H
• Longitud: 300...1800 mm
• Diámetro: 25 mm
• Peso: 1...3,5 kg
• Material carcasa: acero inoxidable 1.4841
• Cabeza de abrazadera: 75 x 80 x 60 mm
• Protección: IP52 (IP65 bajo pedido)
• Alimentación: 36 V (DC o AC)
• Calefactor: 160 VA, 4,5 A, 8 Ohm
• Control calefactor: PWM, tiempo de ciclo máx. 500 ms
• Rango O2: -0,01...20,6 Vol.-%
• Precisión: < 5 % error relativo
• Temperatura de operación: 700...800 °C
• Termopar: Tipo B
• Caudal máx.: 10 m/s (manguito de inmersión opcional para caudales mayores)
• Gas de referencia: aire ambiente, caudal 5...10 l/h
