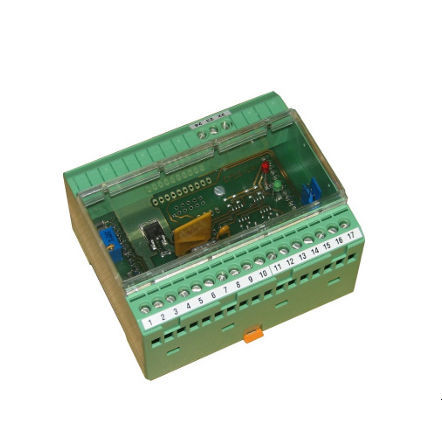

Unidad electrónica de control E713

Información general
La E713 es una unidad electrónica diseñada para registrar y procesar las señales de las sondas de oxígeno ZIROX®. Convierte las señales de sonda a concentración de oxígeno según la ecuación de Nernst y proporciona la salida de valores medidos a través de interfaces analógicas estándar. La unidad alimenta las sondas y controla la calefacción para sondas ZIROX® calefactadas. La E713 está disponible en variantes para montaje en panel o en riel DIN y puede suministrarse junto con un módulo de bomba opcional en un armario de campo de acero.

Aplicaciones / Características

• Adquisición y procesamiento de señales de sondas ZIROX®
• Salida de valor medido vía 4-20 mA (estándar), 0/2-10 V opcional
• Alimentación y control de calefacción para sondas calefactadas (salida de calefacción hasta 5 A)
• Supervisión de procesos e integración en sistemas de control
• Interfaz digital opcional (RS232) y calibración vía RS232

Datos técnicos

• Entrada de señal: tensión de celda y termoeléctrica de las sondas ZIROX®
• Rango de medida: 0...20,64 Vol.-% O2 (ampliable hasta 100 Vol.-% bajo pedido)
• Precisión: error relativo < 5 % (típico)
• Suministro de gas de referencia: no integrado (posible mediante módulo de bomba opcional)
• Pantalla: LCD matriz de puntos, 2 x 16 caracteres (texto claro)
• Teclado: 2 teclas de membrana
• Salida analógica: 4...20 mA (corresponde a 0...20 Vol.-% O2), 0/2-10 V opcional; aislamiento galvánico hasta 500 V DC
• Interfaz digital: RS232 (opcional)
• Alimentación: 24 V DC ±10 %, corriente típica aprox. 60 mA (más corriente de calefacción de sonda)
• Control de calefacción: 24 V DC, máx. 5 A
• Dimensiones (carcasa panel): 96 x 96 x 150 mm³; (módulo riel DIN): 90 x 75 x 55 mm³
• Peso: aprox. 0,3 kg (variante panel)
• Grado de protección: IP22 (variante panel) / IP20 (módulo riel DIN)
• Temperatura de trabajo: 0...+40 °C (estándar) / hasta +50 °C según variante; humedad 0...95 % rel.
• Temperatura de almacenamiento: -20...+50 °C (estándar) / hasta +60 °C según variante

Características / Especificaciones técnicas

• Opción electrónica económica para montaje en armario de control o en riel DIN
• Procesamiento de señales según la ecuación de Nernst para sondas ZIROX®
• Salida analógica estándar 4-20 mA; interfaces y calibración opcionales
• Alimentación 24 V DC con control de calefacción integrado para sondas calefactadas (máx. 5 A)
• Rango de medida flexible y configuraciones opcionales bajo pedido
