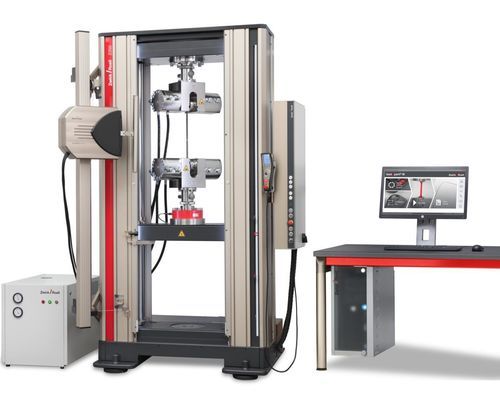

Máquina de prueba de compresión AllroundLine

de tensiónde vida útilde flexión

Descripción General La AllroundLine es una máquina de ensayos universal personalizable y altamente versátil, adecuada para aplicaciones en todas las industrias. Está disponible como máquina de ensayos de suelo (modelos Z100, Z150, Z250) y como máquina de ensayos de sobremesa (modelos Z005, Z010, Z020, Z030, Z050, Z100, Z150). Un concepto de funcionamiento probado combinado con un diseño de bastidor de carga flexible y modular hace de la AllroundLine una solución óptima para aplicaciones de ensayo exigentes, ya sea para el control de calidad o para proyectos de investigación. Lo más destacado

• Selección de 39 tipos de máquinas estándar diferentes para un procesamiento óptimo de las tareas de ensayo
• Disponibles como máquinas de ensayo de pie y de sobremesa
• Diseño modular para una máxima flexibilidad y opciones de ampliación
• Amplia selección de accesorios coordinados
• El concepto multiárea reduce los costes operativos y de adquisición cuando deben realizarse muchos ensayos diferentes

Propiedades del producto

• Industrias: Universal
• Carga de prueba: 5 kN - 250 kN
• Tipo de prueba:
  • Prueba de tracción
  • Prueba de compresión
  • Prueba de flexión
  • Pruebas cíclicas
• Aplicaciones:Aplicaciones de prueba universales en un rango de fuerza media

Máquina de ensayos de pie frente a máquina de ensayos de sobremesa

• Máquinas de ensayo de sobremesa: Se utilizan para casi todos los ensayos en los que se produce un alargamiento bajo o medio de la probeta. Dispone de una u opcionalmente dos zonas de ensayo. Pueden equiparse para aplicaciones más allá de la temperatura ambiente con cámaras de temperatura.
• Máquinas de ensayo de sobremesa: Se utilizan principalmente para ensayos con fuerzas más elevadas, para materiales con grandes deformaciones (p. ej. caucho), para la integración de cámaras de temperatura o ambientales más grandes, o para ensayos de componentes muy grandes. Dispone de una u opcionalmente dos zonas de ensayo.

Ventajas y características

• Confort de manejo óptimo: ergonomía, configuración ajustable, travesaños ajustables, unidades de amortiguación de nivelación, opciones aptas para sillas de ruedas en máquinas de sobremesa
• Alta rigidez y guiado preciso del travesaño: perfil hueco rígido a la flexión con cilindro guía, guías largas, inclinación reducida del travesaño bajo carga
• Modularidad mecánica: ampliable con una amplia gama de útiles de ensayo y mordazas; sistema de enchufe y ranura en T sin juego; variedad de opciones de montaje del travesaño
• Seguridad integrada conforme a la Directiva de Máquinas de la CE; dispositivo de seguridad conforme a la CE desarrollado según EN14119 y EN14120; conformidad documentada con la Declaración de Conformidad de la CE
• Preparado para los cambios en la tecnología futura: diseño modular, electrónica actualizable (testControl II) y compatibilidad con el futuro software ZwickRoell; piezas de repuesto disponibles durante un mínimo de 10 años
• Opción de dos áreas de ensayo: realización de diferentes ensayos sin cambiar de herramienta; resultados reproducibles; ambos entornos de ensayo se pueden operar con una célula de carga
• Área de ensayo lateral: hasta tres áreas en una máquina de ensayos; altura de manejo ergonómicamente ajustable; ahorro de espacio y adecuado para un alto rendimiento de probetas con el constructor de configuraciones del sistema
• Diseño moderno del bastidor de carga: perfil hueco patentado de rigidez flexible con cilindro guía y ranuras en T para un montaje flexible
• Ensayos de alta precisión a temperatura: integración con cámaras de temperatura y componentes propios coordinados (extensómetro, software de ensayos)

Resumen técnico

• Velocidades de cruceta/ensayo en función del tipo: de 0,00005 mm/min hasta 3000 mm/min (en función del modelo). Velocidad de la máquina de ensayo independiente de la carga de ensayo.
• Alta gama de velocidades de ensayo utilizable sin restricciones. Se admiten cargas de ensayo de hasta el 110% de la carga nominal de la máquina para compensar combinaciones pesadas de dispositivos de fijación y accesorios.
• Disponible para cargas de ensayo de hasta 250 kN y con alturas de la zona de ensayo de 1030 mm a 2560 mm.
• Puede funcionar con PC comerciales estándar u ordenadores portátiles; no se necesitan tarjetas de expansión especiales.
• Disponible dispositivo de seguridad conforme a CE; la tecnología de seguridad y los componentes industriales cumplen la norma IEC 60947 y la Directiva sobre máquinas de la CE.

Dispositivo de seguridad conforme a CE; la tecnología de seguridad y los componentes industriales cumplen la norma IEC 60947 y la Directiva sobre máquinas de la CE Propiedades según rango de fuerza (tablas) Máquina de ensayo en suelo (selección) Tipo | Carga de ensayo Fmax [kN] | Velocidad de cruceta vmin ... vmax [mm/min] | Velocidad de retorno de cruceta, máx. [mm/min] | Potencia motriz | Consumo de potencia (carga completa) aprox. [kVA] | Nº de artículo Z100 SN | 100 | 0,00005 ... 1000 | 1500 | (potencia motriz no indicada) | 6 kVA | 1035012 Z100 SW | 100 | 0,00005 ... 1000 | 1500 | | 6 kVA | 1035013 Z100 SH | 100 | 0.00005 ... 1000 | 1500 | | 6 kVA | 1035014 Z150 SN | 150 | 0,00005 ... 900 | 1500 | 4000 W (potencia motriz) | 6 kVA | 1035017 Z150 SW | 150 | 0,00005 ... 900 | 1500 | 4000 W | 6 kVA | 1035020 Z250 SN | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1031325 Z250 SW | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035023 Z250 SR | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035022 Z250 SH | 250 | 0,00005 ... 600 | 1000 | | 6 kVA | 1035024 Z250 SE | 250 | 0,00005 ... 600 | 1000 | | 6 kVA | 1032996 Z250 SNS | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035025 Máquina de ensayo de sobremesa (selección) Tipo | Carga de prueba Fmax [kN] | Velocidad del travesaño vmin ... vmax [mm/min] | Velocidad de retorno del travesaño, max. [mm/min] | Potencia motriz [W] | Consumo de potencia (a plena carga), aprox. [kVA] | Nº de artículo Z005 TN | 5 | 0,0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004473 Z005 TNW | 5 | 0,0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004475 Z005 TH | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004476 Z005 THW | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004477 Z005 TE | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004478 Z010 TN | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004479 Z010 TNW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004480 Z010 TH | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004481 Z010 THW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004482 Z010 TE | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004483 Z010 TEW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004484 Z020 TN | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004485 Z020 TNW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004486 Z020 TH | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004487 Z020 THW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004488 Z020 TE | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004489 Z020 TEW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004490 Z030 TH | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004491 Z030 THW | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004492 Z030 TE | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004493 Z030 TEW | 30 | 0,0005 ... 1000 | 1500 | 1000 W | 2,3 kVA | 1004494 Z050 TH | 50 | 0,0005 ... 600 | 1000 | 1000 W | 2,3 kVA | 1004495 Z050 THW | 50 | 0,0005 ... 600 | 1000 | 1000 W | 2,3 kVA | 1004496 Z050 TE | 50 | 0,0005 ... 600 | 1000 | 1000 W | 2,3 kVA | 1004498 Z050 TEW | 50 | 0,0005 ... 600 | 1000 | 1000 W | 2,3 kVA | 1004499 Z100 THW | 100 | 0,0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004500 Z100 TEW | 100 | 0,0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004501 Z150 TL | 150 | 0,0001 ... 900 | 1500 | 4000 W | 5,5 kVA | 1004503 Notas: Los valores se aplican a máquinas con puertas de seguridad cerradas en modo automático y a máquinas sin dispositivos de seguridad. Para máquinas con puerta de seguridad abierta, la velocidad se reduce a 600 mm/min. Algunas máquinas deben atornillarse al suelo; se incluyen patas de apoyo para determinados tipos. Descargas (información de producto / folletos disponibles) Los folletos de información de producto están disponibles para diferentes rangos de Fmax (5-100 kN, 100-150 kN, 150 kN, 250 kN) y para la AllroundLine de suelo con área de ensayo lateral. (Los documentos figuran en la sección de descargas de productos) Seguridad y conformidad Dispositivo de seguridad disponible conforme a la CE, desarrollado conforme a las normas EN14119 y EN14120; seguridad integrada conforme a la Directiva sobre máquinas de la CE; componentes conformes a la norma IEC 60947. Características / especificaciones técnicas

• Modelo / denominación: AllroundLine (variantes de pie y de sobremesa)
• Fuerza / rango de carga de prueba: 5 kN a 250 kN (dependiendo del modelo)
• Rango de velocidad del cabezal transversal / de prueba (dependiendo del modelo): de 0,00005 mm/min hasta 3000 mm/min
• Velocidad de retorno del cabezal transversal (máx.): hasta 3000 mm/min (dependiendo del modelo)
• Potencia motriz: variada (500 W hasta 4000 W dependiendo del modelo)
• Consumo de energía (carga completa): aprox. 2 kVA hasta 6 kVA según modelo
• Altura de la zona de pruebas: de aprox. 1030 mm hasta 2560 mm (según modelo)
• Tipos de máquinas / ejemplos: Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250 y variantes (SN, SW, SH, TH, THW, TE, TEW, TL, SR, SE, SNS, etc.)
• Tipos de ensayo soportados: tracción, compresión, flexión, ensayos cíclicos
• Opcionales: dos áreas de ensayo, área de ensayo lateral, cámaras de temperatura/ambiente, mordazas hidráulicas, extensómetros videoXtens / makroXtens, muchos accesorios coordinados
• Operación: con PC estándar u ordenador portátil; electrónica testControl II; configurador de sistemas testXpert III
• Diseño: bastidor de carga modular con ranuras en T, perfil hueco rígido a la flexión con cilindro guía para un guiado preciso
• Seguridad: Conformidad CE; declaración de conformidad CE incluida; cumple con EN14119, EN14120 e IEC 60947
• Fabricación: desarrollo y producción (mecánica, electrónica, software y accesorios) en la planta de producción de ZwickRoell en Alemania
