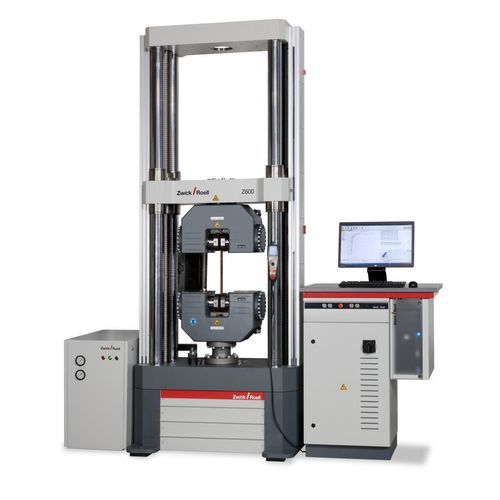

Máquina de prueba de tensión E series

de cizallamientode compresiónde flexión

Resumen
Las máquinas de ensayo electromécanicas de la serie E están diseñadas para ensayos de tracción, compresión, flexión y corte con cargas de ensayo elevadas desde 330 kN hasta 2.500 kN. El bastidor rígido de 4 columnas con guías cromadas y husillos de bolas pretensados ofrece excelente guiado, alta rigidez y precisión a largo plazo. Modelos disponibles: Z330E, Z400E, Z600E, Z1000E, Z1200E, Z1600E, Z2000E, Z2500E.

Alcance principal del producto

• Rango de medición / cargas de ensayo: 330 – 2.500 kN (33 – 250 t)
• Tipos de ensayo: Tracción, Compresión, Flexión, Corte (ensayos cíclicos con accesorios)
• Industrias objetivo: Metales, Materiales compuestos, Textiles
• Normas / aplicaciones típicas: ISO 6892‑1, ISO 15630, ISO 898

Descripción
Las máquinas de la serie E combinan husillos de bolas pretensados de bajo mantenimiento con accionamientos servo AC controlados digitalmente y retroalimentación del motor para un movimiento sin holgura y preciso en un amplio rango de velocidades. El bastidor rígido de cuatro columnas con base maciza y travesaño móvil permite medir con precisión cargas bajas y muy altas. Los resultados (diagrama fuerza‑desplazamiento, curvas tensión‑deformación) se procesan y muestran en el software testXpert III para determinar propiedades del material como resistencia a la tracción y límite elástico.

Beneficios / Aspectos destacados

• Amplio rango de medición que permite determinar con precisión cargas bajas y altas sin reconfiguración frecuente
• Bastidor rígido de 4 columnas con excelentes propiedades de guiado para resultados repetibles
• Bajo mantenimiento gracias a los husillos de bolas pretensados y al control AC digital
• Diseño modular compatible con la gama de accesorios ZwickRoell (extensómetros, mordazas, utillajes)
• testXpert III: software integrado para adquisición de datos, análisis en tiempo real y optimización del flujo de trabajo
• Cumple con las directivas de seguridad aplicables y emplea componentes de seguridad industriales

Opción de extensómetro (videoXtens Array)
El videoXtens Array está disponible para probetas grandes: cámaras de alta resolución capturan la separación entre mordazas y permiten la medición óptica de la deformación sin marcas. Beneficios: resultados fiables en el 100 % de las pruebas, medición sin marcado de la probeta, aplicable a metales y control de deformación según ISO 6892‑1 Método A1.

Resumen técnico (valores seleccionados / ejemplos)
Modelos y carga máxima (ejemplos): Z330E – 330 kN; Z400E – 400 kN; Z600E – 600 kN; Z1000E – 1000 kN; Z1200E – 1200 kN; Z1600E – 1600 kN; Z2000E – 2000 kN; Z2500E – 2500 kN.
Rango de velocidad de la traviesa: típico 0,00005 … 400 mm/min (según modelo). Resolución de recorrido del accionamiento: rango submicrométrico (según modelo). Nivel de ruido típico a velocidad máxima: < 70 dBA.

Aplicaciones / Métodos de ensayo

• Ensayos de tracción según ISO 6892‑1 (metales)
• Ensayos de tracción en acero para hormigón según ISO 15630
• Ensayos en elementos roscados según ISO 898 y normas relacionadas

Características técnicas / Especificaciones (lista breve)

• Serie: E‑series (electromécanica)
• Cargas nominales disponibles: 330, 400, 600, 1000, 1200, 1600, 2000, 2500 kN
• Bastidor: 4 columnas con guías cromadas, base maciza, travesaño móvil
• Accionamiento: husillos de bolas pretensados con servo AC controlado digitalmente y retroalimentación del motor
• Número típico de husillos de accionamiento: 2 (según modelo)
• Velocidad de la traviesa: 0,00005 … 400 mm/min (según modelo)
• Software: testXpert III para adquisición, evaluación y soporte del flujo de trabajo
• Compatibilidad con extensómetros: videoXtens Array, makroXtens, multiXtens y otros
