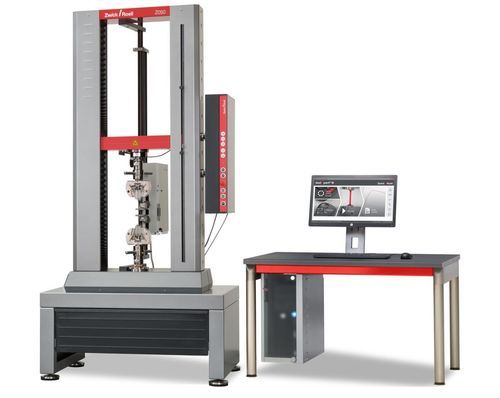

Máquina de prueba de compresión ProLine

de tensiónde vida útiluniversal

Resumen
La ProLine es una máquina de ensayo modular y universal diseñada para ensayos normalizados de materiales y pruebas funcionales de componentes. Fabricada por ZwickRoell en Alemania, las unidades ProLine combinan componentes mecánicos, electrónicos y software para ofrecer resultados de ensayo precisos y operativa sencilla.

Propiedades del producto

• Industrias: aplicaciones universales / multiindustria
• Rango de carga de ensayo: 5 kN – 100 kN (según modelo)
• Tipos de ensayo: tracción, compresión, flexión, ensayos cíclicos
• Aplicaciones típicas: ensayos de contactos y resortes, comprobaciones de unión/presión, ensayo de rigidez de anillos en bobinas y tubos, apilabilidad de embalajes, pruebas de apertura/cierre, ensayos de desprendimiento, propagación de desgarro y adhesión

Ventajas y características
Descripción de la aplicación
ProLine está optimizada para ensayos normalizados y pruebas a nivel de componente donde se requiere ocupación reducida, manejo sencillo y control preciso del movimiento. Casos de uso: ensayo de contactos eléctricos, verificaciones de uniones de precisión, ensayos para embalaje e industria alimentaria.

Seguridad integrada según la Directiva de Máquinas CE
El sistema cumple los requisitos de la Directiva de Máquinas CE con declaración de conformidad. Las características de seguridad incluyen circuitos de seguridad de dos canales, bloqueo eléctrico y mecánico de resguardos, interruptores de límite de travesaño, interruptor drive-off, freno del motor y selector de modo de operación.

Accionamientos potentes

• Velocidades mínimas extremadamente bajas con alta estabilidad y resolución fina de recorrido de la travesaño para ensayos de componentes precisos
• Amplio rango de velocidad utilizable; cargas de ensayo permitidas hasta el 110% del nominal para compensar accesorios pesados
• Altas velocidades de retorno que reducen el tiempo de ciclo; tecnología de motor AC sin mantenimiento

Alta rigidez y guiado preciso de la travesaño
Dos columnas de acero y un bastidor rígido minimizan la inclinación de la travesaño y aseguran una aplicación de fuerza precisa, ventajoso para ensayos de flexión, compresión y componentes de precisión.

Seguridad para todo el sistema de ensayo
Seguridad integral: circuito de seguridad de dos canales, interruptor de límite de travesaño, interruptor drive-off, freno del motor y selector de modo garantizan la protección de operadores y equipos durante los ensayos.

Modularidad mecánica
El diseño modular permite una adaptación rápida mediante un sistema plug y ranura en T y una amplia gama de mordazas, accesorios y dispositivos personalizados ZwickRoell para distintos escenarios de ensayo.

Descripción técnica

• Velocidades disponibles (ejemplos): 0.0005 mm/min a 1500 mm/min (según modelo)
• Cargas permitidas hasta el 110% del nominal para compensar accesorios pesados
• Cargas de ensayo disponibles: 5, 10, 20, 30, 50, 100 kN
• Alturas de área de ensayo: aprox. 1050 mm a 1470 mm según modelo
• Recorrido de la travesaño: aprox. 980 mm a 1400 mm según modelo
• Resolución de recorrido: por ejemplo 0.0115 µm a 0.0348 µm
• Operable con PC o portátil estándar; compatible con el software de ensayo ZwickRoell

Tipos / Datos clave (selección)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Art. 059008 | 5 kN | Altura P 1070 mm | Recorrido 1000 mm | Ancho 440 mm
Z005 TH | Art. 1097346 | 5 kN | Altura P 1470 mm | Recorrido 1400 mm | Ancho 440 mm
Z010 TN | Art. 059010 | 10 kN | Altura P 1050 mm | Recorrido 980 mm | Ancho 440 mm
Z010 TH | Art. 059011 | 10 kN | Altura P 1450 mm | Recorrido 1380 mm | Ancho 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Art. 059012 | 20 kN | Altura P 1050 mm | Recorrido 980 mm | Ancho 440 mm
Z030 TN | Art. 059013 | 30 kN | Altura P 1370 mm | Recorrido 1285 mm | Ancho 440 mm
Z050 TN | Art. 059021 | 50 kN | Altura P 1370 mm | Recorrido 1285 mm | Ancho 440 mm
Z100 TN | Art. 1025089 | 100 kN | Altura P 1360 mm | Recorrido 1275 mm | Ancho 640 mm

Accesorios y galería (ejemplos)

• Kit de ensayo de flexión (p. ej. para piedra)
• Platos de compresión y pantallas de seguridad
• Accesorios para pruebas de compresión de cartón
• Mordazas de cuña 50 kN con extensómetro
• Extensómetros de gran recorrido y clip-on para diversos especímenes

Especificaciones técnicas

• Nombre del modelo: ProLine
• Fabricante: ZwickRoell (made in Germany)
• Rango de carga: 5 kN a 100 kN según modelo
• Variantes disponibles: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Rango de velocidad: 0.0005 mm/min a 1500 mm/min (según modelo)
• Velocidad de retorno máx.: típ. 1500–2000 mm/min
• Resolución de movimiento: p. ej. 0.0115 µm a 0.0348 µm
• Alimentación: 230 V, 1Ph/N/PE
• Consumo (carga máxima): aprox. 800 VA (varía hasta 1600 VA)
• Nivel sonoro a v_max: aprox. 57–69 dB(A) a 1 m
• Seguridad: conforme a la Directiva de Máquinas CE; declaración de conformidad CE
