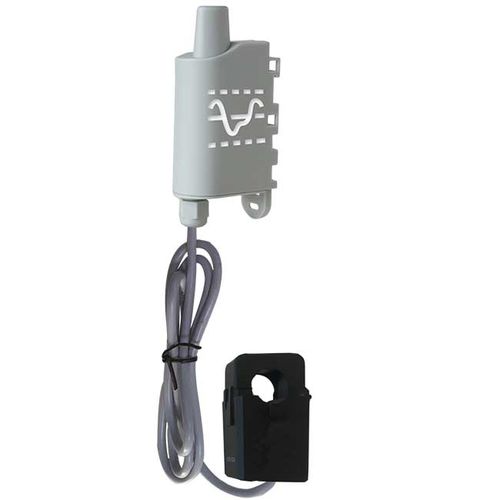

Sensor de corriente toroidal ARF819 series

en riel DINAC4-20 mA

Descripción del producto
El CURRENT SENSOR es un dispositivo LoRaWAN listo para usar que combina el transmisor ANALOG y un transductor de corriente (50 A, 100 A o 500 A) para medir corriente alterna y transmitir valores vía LPWAN para monitorización y análisis.

Puntos destacados

• 2 entradas analógicas configurables de forma independiente en 0-10 V o 4-20 mA
• 2 entradas digitales de contacto seco asociadas a las vías analógicas
• Transmisión de datos: periódica y/o por eventos (LoRaWAN EU863-870)
• Alimentado por batería reemplazable de 2600 mAh
• Carcasa IP67 adecuada para entornos industriales/exteriores
• Compatible con la gestión de dispositivos Adeunis (KARE)

Funciones del sensor conectado

• Monitorizar la producción de energía y las instalaciones mediante la medida de corriente
• Rastrear y analizar consumos para mantenimiento preventivo e informes

Funciones de alerta / alarma
Y/O Disparar alarmas cuando:

• se superan los umbrales de corriente configurados (alto y/o bajo)
• se produce un evento en una de las 2 entradas de contacto seco

Especificaciones técnicas

• 2 entradas analógicas configurables 0-10 V o 4-20 mA
• 2 entradas digitales de contacto seco vinculadas a las entradas analógicas
• Configuración local y remota vía red
• Modos de transmisión: periódico y/o por evento
• Alertas: error de producto, error de configuración, batería baja

Especificaciones generales

• Peso: 70 g (batería incluida)
• Dimensiones: 105 x 50 x 27 mm
• Carcasa: IP67, EMERGE™ PC 8731HH resina gris (caja), EMERGE™ PC 8430-15 resina transparente (base)
• Montaje: riel DIN, tubo, pared, abrazadera
• Alimentación: batería reemplazable 2600 mAh
• Condiciones recomendadas: -25°C a +70°C (versión batería); 0–85% HR sin condensación

Características del transductor de corriente

• Temperatura de funcionamiento: -25°C a +60°C
• Resistencia al fuego: UL94-V0
• Versiones disponibles: 50 A, 100 A, 500 A
• Precisión: ±2%
• Longitud de cable aprox.: 70 cm
• Diámetro de cable por versión: 50 A = 10 mm; 100 A = 16 mm; 500 A = 36 mm

Especificaciones técnicas adicionales

• Periodo mínimo de muestreo: 30 segundos
• Registro de datos: hasta 24 muestras por trama
• Trama de vida configurable y horodatado EPOCH 2013 (opcional)
• Prueba de red al arranque (LEDs); fase de join personalizable; reinicio de join remoto
• Accesibilidad y redundancia de datos

Zona de funcionamiento
LoRaWAN EU863-870

Autonomía estimada (ejemplos)
Condiciones: 2 entradas activas y configuradas en 0-10 V.
Para 1 consulta cada 5 min y 1 envío cada 30 min:

• SF7: >15 años
• SF12: ≈5 años

Para 1 consulta cada 10 min y 1 envío cada 60 min:

• SF7: >15 años
• SF12: ≈9.1 años

Certificación
Directiva 2014/53/UE (RED)

Referencias de producto

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Características técnicas (extracto)

• Nombre del producto: CURRENT SENSOR
• Brand: Adeunis
• Composición modelo: transmisor ANALOG + transductor de corriente (50 A / 100 A / 500 A)
• Entradas analógicas: 2, configurables 0-10 V o 4-20 mA
• Entradas digitales: 2 entradas de contacto seco asociadas
• Transmisión: periódico y/o por eventos (LoRaWAN EU863-870)
• Índice de protección: IP67
• Batería: reemplazable 2600 mAh
• Peso: 70 g; Dimensiones: 105 x 50 x 27 mm
• Temperatura transductor: -25°C a +60°C; precisión ±2%
• Montaje: riel DIN, tubo, pared, abrazadera
• Periodo mínimo de muestreo: 30 s; Registro: hasta 24 muestras por trama
• Horodatado: EPOCH 2013 (opción)
• Certificaciones: RED 2014/53/UE
