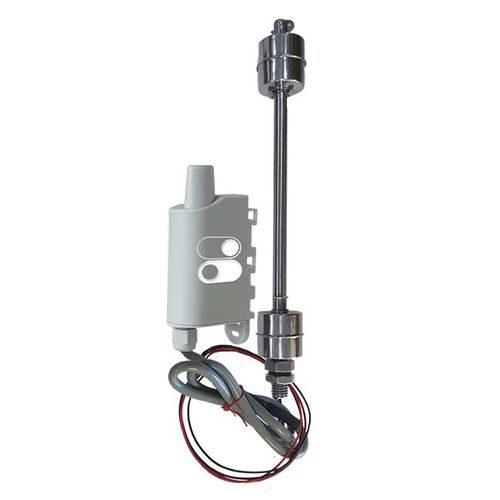

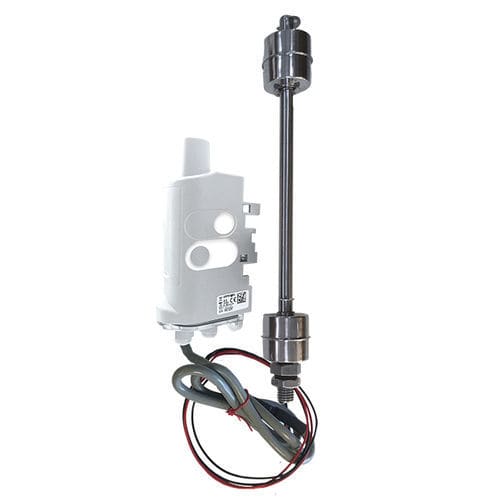

Sensor de nivel de flotador ARF817 series

para líquidode líquidoLoRaWAN

Visión general
El sensor de nivel doble es un producto listo para usar que permite detectar dos niveles de líquido. El paquete está compuesto por un transceptor con contactos secos (DRY CONTACTS) y una sonda de doble nivel. Se han establecido ajustes predeterminados para simplificar la instalación por el usuario.

Puntos destacados del sensor IoT

• 4 entradas/salidas configurables:
  • Controlar una salida según el cambio de estado de una entrada
  • Control remoto y casi en tiempo real de la salida – LoRaWAN Clase C
  • Registrar el tiempo transcurrido en un estado dado
• Más de 15 años de autonomía (dependiendo de la versión y la configuración)
• Configuración local y remota
• Modos de transmisión de datos: periódico y/o por eventos
• Compatible con KARE
• Versiones disponibles: LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1; Sigfox: RC1 / RC2 / RC4

¿Qué acciones realiza el sensor conectado?

• Alerta: Alerta por eventos – avisar cuando el nivel sube o baja, anticipar un desbordamiento, evitar el vaciado del depósito.
• Monitorizar: Contar el número de cambios de estado, evaluar el tiempo en un estado determinado.

Características del sensor de nivel doble

• Cuatro entradas/salidas digitales configurables
• LoRaWAN Clase C (con alimentación externa)
• Transmisión periódica y/o basada en eventos
• Ciclo de vida configurable
• Alertas de error de producto, error de configuración y batería baja
• Rango de temperatura de funcionamiento (transceptor): -25°C a +70°C
• Batería reemplazable
• Sistema de fijación integrado: riel DIN, tubo, montaje en pared, collar
• Configuración:
  • Local, vía puerto USB
  • Remota, vía red, permitiendo elegir modos de transmisión, periodicidad y tipo de interfaz (entrada/salida)
• Certificaciones: Directiva 2014/53/UE (RED); EE. UU.: FCC - Title 47 CFR Part 15; Canadá: RSS-247 Issue 2; AS/NZS 4268

Especificaciones de la sonda de doble nivel

• Rango de temperatura de la sonda: hasta 120°C
• Dimensiones: 215 mm total / 200 mm cuerpo del flotador
• Carcasa: acero inoxidable 304
• Longitud de cable: aprox. 1 m
• Presión de trabajo: 1 MPa
• Presión máxima: 5 MPa

Áreas / versiones radio soportadas

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

Posición del sensor

• En un depósito
• En una boquilla de evacuación

Números de referencia (referencias de producto)

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

Documentación técnica

• Hojas de datos disponibles para versiones LoRaWAN y Sigfox

Especificaciones técnicas

• Tipo de producto: Sensor de líquido de doble nivel con transceptor DRY CONTACTS
• Composición del paquete: transceptor dry contacts + sonda de doble nivel
• Entradas/Salidas: 4 entradas/salidas digitales configurables
• Transmisión: LoRaWAN (varias bandas regionales) y Sigfox (RC1/RC2/RC4)
• Modos de transmisión: periódico y/o por eventos
• Alimentación / Autonomía: batería reemplazable; más de 15 años según versión y configuración
• Temperatura de funcionamiento (transceptor): -25°C a +70°C
• Temperatura de funcionamiento (sonda): hasta 120°C
• Dimensiones sonda: 215 mm total / 200 mm cuerpo del flotador
• Carcasa sonda: acero inoxidable 304
• Cable sonda: ~1 m
• Presión sonda: servicio 1 MPa; máximo 5 MPa
• Fijación: riel DIN, tubo, montaje en pared, collar
• Configuración: local vía USB; remota vía red (modos de transmisión, periodicidad, comportamiento E/S)
• Alertas: error de producto, error de configuración, batería baja, cambio de nivel
• Normas y certificaciones: RED 2014/53/EU; FCC 47 CFR Part 15; Canada RSS-247 Issue 2; AS/NZS 4268
• Referencias: ver lista de variantes regionales (LoRaWAN y Sigfox)
