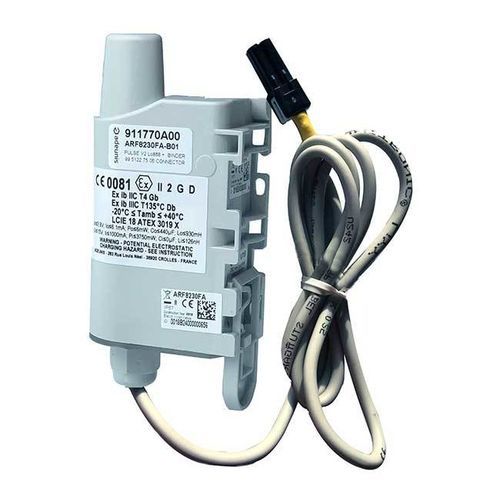

Medidor de gas IoT ARF8230FA-B02

Descripción del producto
Sensor IoT ATEX PULSE pre-cableado con conector GAZPAR hembra de 2 pines para leer impulsos de contadores de gas. Diseñado para transmisión periódica de índices, monitorización de caudal y detección de fugas/fraude en aplicaciones industriales y de servicios públicos.

Puntos clave DEL SENSOR IOT

• Pre-cableado con conector GAZPAR (2 pines, cable de 1 m)
• Monitorización periódica del índice y del flujo (min/max)
• Detección de fugas y fraude con alertas configurables
• Configuración local o remota
• Alimentación por batería soldada
• Transmisiones con sello temporal (LoRaWAN)
• Prueba de red al arranque

Producto ATEX (zonas de uso)

• Gas y vapor
  • Zona 1: proximidad inmediata al área sensible
  • Grupo IIC: gases y vapores de hidrógeno, acetileno …
• Polvo
  • Zona 21: proximidad inmediata al área sensible

Qué hace el sensor conectado

• Monitorizar: leer y transmitir periódicamente el índice del contador; supervisar caudales (min/max)
• Alerta: activar alarmas cuando se superan umbrales de caudal o se detecta una fuga (lógica AND/OR)

Características del sensor

• Modos periódicos con historial opcional
• Redundancia de datos y marco de vida configurable
• Sellado temporal y prueba de red LoRaWAN al inicio
• Personalización de la fase de unión para la puesta en red
• Alertas por error de producto, error de configuración y batería baja
• Inductancia del cable < 0.004 mH; capacitancia del cable < 0.00012 µF

Especificaciones generales

• Dimensiones: 105 x 50 x 27 mm
• Peso: 70 g
• Carcasa: IP67
• Sujeción integrada: riel DIN, tubo, montaje en pared, brida
• Temperatura de funcionamiento: -20°C a +40°C
• Batería soldada (no reemplazable por el usuario)

Conector Gazpar

• Conector GAZPAR hembra de 2 pines
• Longitud de cable: 1 m
• Inductancia del cable < 0.004 mH
• Capacitancia del cable < 0.00012 µF

Especificaciones PULSE ATEX

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Temperatura ambiente: -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Certificaciones y conformidad

• LoRaWAN EU863-870
• Directiva 2014/53/UE (RED)

Autonomía estimada

• 1 transmisión de índice por hora (24 tramas/día), 500 impulsos/día con pull-up activado
• LoRaWAN EU863-870: SF7 > 10 años; SF12: 7 años

Versiones disponibles

• Sensor disponible en variantes listas para contador de gas (opciones de conector GAZPAR como conector binder e interfaz de impulsos PULSE ATEX)

Especificaciones técnicas

• Producto: sensor IoT ATEX PULSE combinado con conector GAZPAR
• Conector: GAZPAR 2 pines hembra, cable 1 m
• Índice de protección: IP67
• Dimensiones: 105 x 50 x 27 mm
• Peso: 70 g
• Temperatura de funcionamiento: -20°C a +40°C
• Clasificación ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Límites eléctricos: Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Radio: LoRaWAN EU863-870
• Batería: soldada (no reemplazable)
• Funciones: transmisión periódica de índice, monitorización de caudal, detección de fugas/fraude, alertas de umbral, configuración local/remota, sellado temporal, prueba de red al arranque
