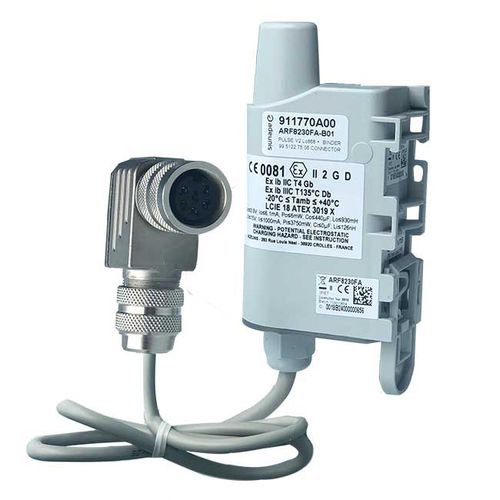

Contador de impulsos PULSE ATEX

electrónicoLoRaWANIP67

Resumen Esta solución combina el sensor PULSE ATEX con un conector Binder pre-cableado para leer las salidas por impulsos de contadores de gas y permitir la monitorización remota y la gestión energética. Diseñado para entornos ATEX y con cobertura LoRaWAN EU863-870 para instalación en campo.

Puntos clave

• Pre-cableado con conector Binder para conexión directa al contador
• Alimentación por pila con transmisiones periódicas o por alarma
• Detección de fraudes y fugas de gas
• Monitorización de caudal (min/máx)
• Configuración local y remota (LoRaWAN)
• Registro de datos y redundancia para continuidad del servicio
• Marcado temporal y prueba de red al arranque
• Versiones disponibles: PULSE ATEX; versión con conector Gazpar

Zonas ATEX

• Gas y vapores:
  • Zona 1: proximidad inmediata al área sensible
  • Grupo IIC: hidrógeno, acetileno y gases similares
• Polvo:
  • Zona 21: proximidad inmediata al área sensible

Funciones del sensor

• Monitorizar: transmisión periódica del índice del contador y monitorización del caudal (min/máx)
• Alerta: generar alarmas (AND/OR) cuando se superen umbrales de caudal o se detecte una fuga
• Parámetros de informe y alerta configurables para adaptarse a la política de medición

Versiones listas para contadores de gas

• PULSE ATEX (LoRaWAN EU863-870 disponible)
• Versión con conector Gazpar

Especificaciones técnicas

• Funciones del sensor: modos periódicos con/sin registro; redundancia; marcado temporal; prueba de red al arranque; fase de join personalizable; trama de vida configurable; alertas por fallo de producto, error de configuración, batería baja
• General: dimensiones 105 x 50 x 27 mm; peso 70 g; carcasa IP67 (IP68 bajo petición); fijaciones integradas: riel DIN, tubo, montaje en pared, brida; temperatura de operación -20°C a +40°C; pila soldada; normativa: Directiva 2014/53/UE (RED)
• Conector Binder: IP67; conector hembra en ángulo; DIN 6 pines; certificación UL; inductancia del cable < 0.004 mH; capacitancia del cable < 0.00012 µF
• PULSE ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db; -20°C < Tamb < +40°C; límites intrínsecos: Uo ≤ 3.9V; Io ≤ 6.1mA; Po ≤ 6mW; Co ≤ 440µF; Lo ≤ 930mH; Ui ≤ 15V; Ii ≤ 1000mA; Pi ≤ 3750mW; Ci = 0µF; Li = 126nH
• Radio / área: LoRaWAN EU863-870
• Autonomía ejemplo: 1 transmisión de índice/hora (24 tramas/día), 500 impulsos/día con pull-up activado; SF7 > 10 años; SF12 ≈ 7 años
• Referencia (ejemplo): ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Certificaciones: Directiva 2014/53/UE (RED)
