Compresor de pistón Super Silent

alternativode aire respirableeléctrico

Visión general

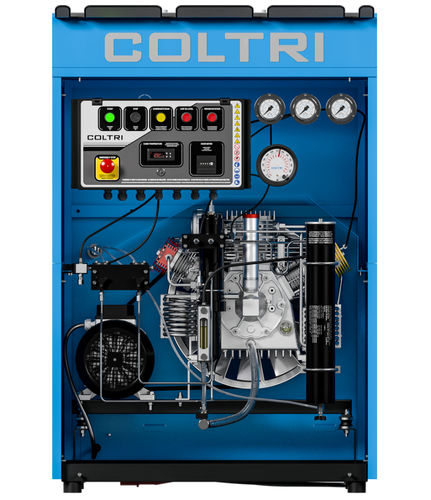

El Super Silent forma parte de la Línea Efficient de Coltri: un compresor para aire respirable montado en chasis cabinado silenciado, diseñado para ofrecer funcionamiento silencioso y aire de alta calidad en aplicaciones de buceo, industriales y de emergencia.

Grupo de bombeo — 3 etapas de alta presión

• Monobloque de aluminio
• Lubricación por nebulización con espiga sumergida en aceite
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separador intermedio de condensados después de la segunda etapa
• Separadores de condensado final a alta presión
• Válvulas de seguridad tras cada etapa de compresión
• Cilindros de aluminio fundido con revestimiento de nicasil
• Bielas de aluminio forjado
• Árbol de levas/crankshaft en acero forjado
• Válvulas de 2ª y 3ª etapa en acero inoxidable
• Rodamientos de rodillos de gran capacidad
• Tercera etapa en acero templado con 5 segmentos de fundición especial
• Segunda y tercera etapa con cojinetes de empuje para eliminar fuerzas laterales
• Sistema de filtrado: Maxifilter

Motor eléctrico
Motor eléctrico disponible en monofásico o trifásico; potencias estándar para este modelo: 4 a 5,5 kW. El motor transmite el movimiento a la unidad de bombeo mediante correa.

Sistema de depuración — Maxifilter
El sistema Maxifilter utiliza un cartucho combinado de tamiz molecular y carbón activo para el tratamiento del aire respirable según las normas aplicables cuando se usan cartuchos originales. El Maxifilter se instala después del separador de 2.ª y 3.ª etapa y antes de la válvula de mantenimiento de presión para crear una barrera inicial contra la humedad. Capacidad del filtro (aire de entrada a 20°C y 200 bar): 890 m³.

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electromecánico que detiene el compresor al alcanzar la presión final
• Drenaje de todos los separadores entre etapas y del separador final durante el funcionamiento
• Temporizador para el dispositivo automático de evacuación de condensados
• Arranque sin carga integrado (descarga automática al apagar la unidad)
• Depósito de recogida de condensados: 5 litros (silenciado); capacidad útil aprox. 3 litros
• Manómetros interetapas que muestran la presión de funcionamiento de cada etapa

Marco y chasis

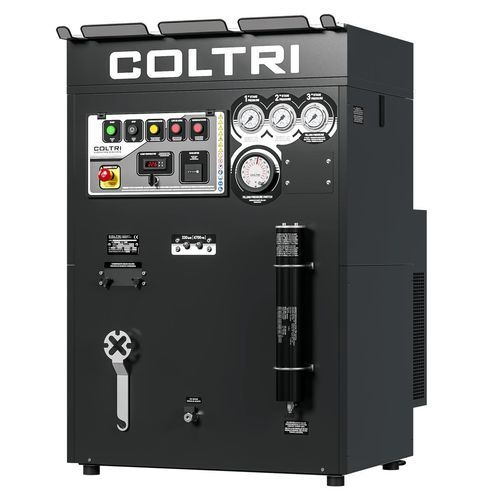

Chasis cabinado silenciado diseñado para entornos que requieren bajos niveles de ruido. Indicador exterior de nivel y punto de vaciado del aceite. Consola de control con manómetros interetapas, indicador de temperatura interna, alarmas de presencia y de secuencia de fases errónea, alarma por falta de aceite, controles de marcha/paro y vaciado manual de condensados para facilitar operación y mantenimiento. Estructura en acero con recubrimiento en polvo resistente a arañazos, color Negro RAL 9005.

Equipamiento de serie

• 2 conexiones de cilindro (a elegir: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Manómetros de control interetapas
• Sistema de filtrado Maxifilter
• Sensado de temperatura interior con desconexión automática
• Control automático del sentido de giro
• Presostato con desconexión automática
• Control de nivel de aceite con desconexión automática
• Purgado automático de condensados con sistema de transporte al depósito
• Color del chasis: Negro RAL 9005

Aplicaciones
Diseñado para la producción de aire respirable en buceo, rescate, usos industriales y otros entornos profesionales que requieren alta calidad de aire y reducción de emisiones acústicas.

Características / especificaciones técnicas

• Tipo: compresor de alta presión, 3 etapas
• Filtro de aspiración: 10 µm
• Materiales: circuitería crítica en AISI 316; cilindros en aluminio con revestimiento nicasil
• Sistema de filtrado: Maxifilter — capacidad 890 m³ (20°C, 200 bar)
• Motor eléctrico: monofásico o trifásico, 4–5,5 kW
• Depósito de condensados: 5 L (útil ≈ 3 L)
• Conexiones de cilindro: DIN 232 / DIN 300 / INT-YOKE 232 bar
• Tubos de llenado: 2 × 1,2 m
• Chasis optimizado para bajo nivel sonoro: color Negro RAL 9005
