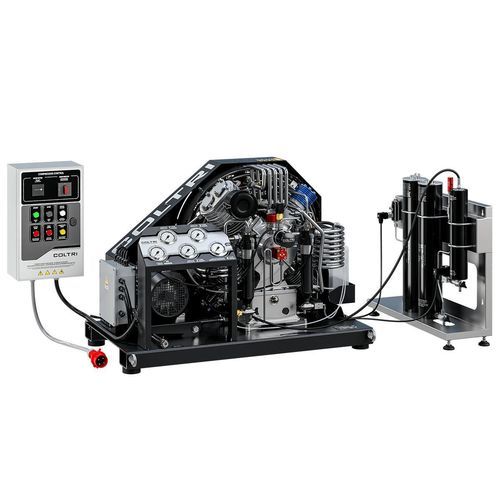

Compresor de pistón Force Four

de heliode nitrógenode aire respirable

Force Four es un compresor de aire respirable de alto rendimiento de la línea Heavy Duty de Coltri, diseñado para aplicaciones exigentes que requieren fiabilidad, potencia y purificación avanzada del aire. El compresor opera en 4 etapas, asegurando un control y eficiencia óptimos. - Unidad de bombeo de alta presión de 4 etapas - Monobloque de aluminio - Lubricación forzada con bomba de engranajes de baja presión - Filtro de succión: 10 μm - Tubos, accesorios y tuercas de acero inoxidable AISI 316 - Separador de condensado intermedio después de la segunda y tercera etapa - Interruptor de presión mínima para el aceite lubricante - Válvulas de seguridad después de cada etapa de compresión - Cilindros de hierro fundido especial con bruñido de baja rugosidad - Bielas de aluminio forjado - Cigüeñal de acero forjado - Válvulas de alto flujo para la primera, segunda y tercera etapa - Rodamientos de rodillos para trabajos pesados - Tercera etapa de acero endurecido con 6 bandas especiales de hierro fundido - Segunda y tercera etapa con almohadillas de empuje para eliminar fuerzas laterales en los pistones - Sistema de filtración: Hyperfilter - Motor eléctrico - Transmite el movimiento a la unidad de bombeo a través de una correa - Disponible en monofásico de 7,5 kW o trifásico de 7,5 a 11 kW - Sistema de purificación: Hyperfilter - Ubicado después del último separador del compresor y antes de la válvula de mantenimiento de presión - Asegura un tratamiento fiable del aire respirable según DIN EN 12021 (con cartuchos de filtro originales) - Separador entre la 2ª y 3ª etapa extrae la humedad máxima - Capacidad de filtración: 3.050 m³ (aire de entrada a 20°C y 200 bar) - Armario eléctrico - Interruptor de protección del motor - Interruptor de presión de calibración fija: 232 o 300 bar - Arranque automático con diferencial de presión de 15 bar (opcional) - Transformador - Drenaje automático de todos los separadores (cada 15 minutos durante 6 segundos) - Temporizador para drenaje automático de condensados - Manómetros de presión intermedia para cada etapa de compresión (montados en el marco del compresor) - Marco - Marco abierto para fácil mantenimiento y transporte - Placa portamotor inclinable para tensión constante de la correa en V - Carcasa termoformada protectora que canaliza el aire de refrigeración sobre los cilindros y tubos - Consola de control con manómetros de presión intermedia, indicador de temperatura, alarma de secuencia de fase, alarma de falta de aceite, controles de arranque/parada y drenaje manual de condensados - Construcción de acero con recubrimiento en polvo resistente a los arañazos (RAL 9005 negro) Equipo estándar - 4 conexiones de cilindro (DIN 232, DIN 300 o INT/YOKE 232 bar) - 4 látigos, 1,2 m cada uno - Válvula de mantenimiento de presión - Manómetros de control intermedio - Sistema doble Hyperfilter (certificado PED) - Sistema de purificación autónomo - Drenaje automático de condensados - Control de nivel de aceite con apagado automático - Bomba de aceite - Color del marco: Negro RAL 9005 Especificaciones técnicas - Tipo de gas: Aire respirable EN 12021, Nitrox (máx. 40% O2), Helio, Nitrógeno - Presión de succión: Atmosférica hasta 300 bar - Presión nominal: 250 bar / 330 bar / 360 bar - Presión de operación: 232 bar / 300 bar / 330 bar - Presión máxima de trabajo: 420 bar - Rango de temperatura permitido: -10°C a +40°C - Rango de altitud permitido: 0 a 1.500 m SLM - Inclinación máxima permitida: 15° - Diseño: Básico - Voltaje de operación (estándar): 230 V, 60 Hz / 400 V, 50 Hz - Otros voltajes: 230 V, 50 Hz / 440 V, 60 Hz (motores trifásicos a 60 Hz: aumento de potencia del 20%) - Aceite: Aceite sintético Coltri ST 755 - Intervalo de cambio de aceite: 1 año / 1.000 h - Marco: Acero, negro RAL 9005, recubierto en polvo, resistente a los arañazos Rendimiento del compresor - Tasa de flujo del grupo de bombeo (medido llenando cilindro de 10L de 0-200 bar, ±5% a +20°C): - 400 EM: 400 l/min, 24 m³/h, 14,1 CFM - 450 ET: 450 l/min, 27 m³/h, 15,9 CFM - 650 ET: 650 l/min, 39 m³/h, 23 CFM - Sistema de purificación: Hyperfilter x2 - Flujo de aire de refrigeración: - 400 EM: 4.050 m³/h - 450 ET: 4.050 m³/h - 650 ET: 4.820 m³/h - Peso: - 400 EM: 250 kg (551 lb) - 450 ET: 250 kg (551 lb) - 650 ET: 260 kg (573 lb) - Dimensiones (An x Pr x Al): 123,6 x 70,6 x 79,6 cm (48,7 x 27,8 x 31,3 in) Motor - Potencia: - 400 EM: 7,5 kW (10 Hp) - 450 ET: 7,5 kW (10 Hp) - 650 ET: 11 kW (15 Hp) - Tipo de motor: - 400 EM: Eléctrico monofásico - 450 ET: Eléctrico trifásico - 650 ET: Eléctrico trifásico - Voltaje/frecuencia de operación: - 400 EM: 230 V, 60 Hz - 450 ET: 400 V, 50 Hz - 650 ET: 400 V, 50 Hz - Corriente nominal: - 400 EM: 41,3 A - 450 ET: 15 A - 650 ET: 23 A - RPM del motor: - 400 EM: 3.525 - 450 ET: 2.870 - 650 ET: 2.910 - Clase de protección: IP 55 Sistema de purificación Hyperfilter - Sistema de alta capacidad para compresores de alta presión que producen aire respirable - Dos cartuchos en serie: primero con tamiz molecular (eliminación de humedad), segundo con tamiz molecular + carbón activado (elimina vapores de aceite y contaminantes) - Mayor rango de filtración y purificación efectiva para aplicaciones de alto volumen y alta fiabilidad - Presión de trabajo (estándar): 250 / 330 / 360 bar - Presión máxima de trabajo: 420 bar - Capacidad de aire procesable: 3.050 m³ (a 20°C, 330 bar) - Con cartucho de eliminación de CO, capacidad reducida en ~20%
