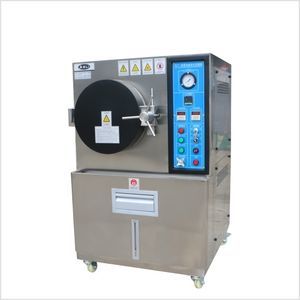

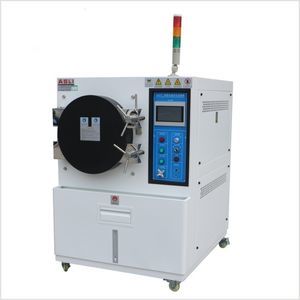

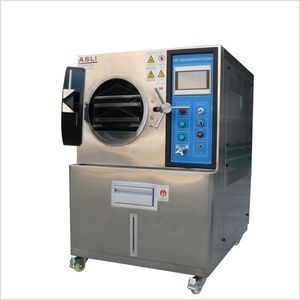

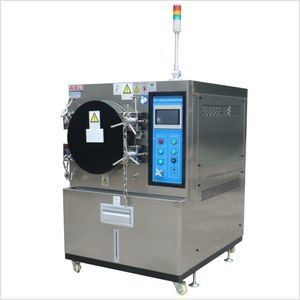

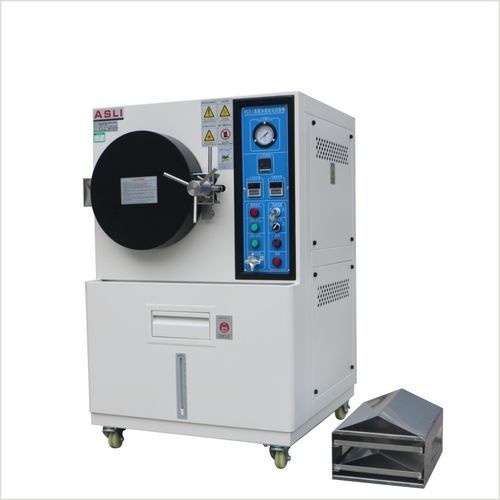

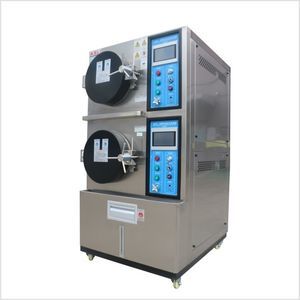

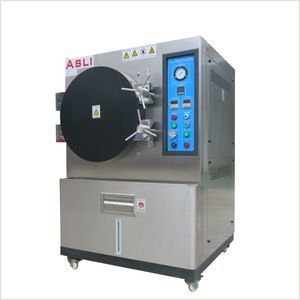

Cámara de pruebas termostática HAST series

climáticade presiónde humedad

Resumen
Cámara HAST/PCT para ensayos acelerados de envejecimiento por vapor y presión. Diseñada para la evaluación rápida de la fiabilidad y de las propiedades de sellado y resistencia a la presión de placas multicapa, paquetes de CI, pantallas LCD/LED, semiconductores, materiales magnéticos (NdFeB), tierras raras y hierro magnético.

Sistema de control

• Controlador de temperatura de vapor saturado por microordenador con visualización LED, controlador de tiempo digital LED y manómetro analógico de aguja.
• Cumple normas de ensayos acelerados en alta presión: CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Arquitectura de control: microordenador + PID + SSR con cálculo automático de la temperatura de vapor saturado.
• Precisión de control de temperatura: ±0,5°C; resolución: 0,1°C.
• Precisión de control de presión: ±0,2 Kg/cm².

Actuación

• Rango de temperatura (vapor saturado): (RT + 10°C) hasta 135°C (143°C opcional).
• Humedad: hasta 100% HR (vapor saturado por defecto).
• Rango de presión (absoluta): ≈0,5 Kg/cm² a 3,0 Kg/cm² (3,0 Kg/cm² opción especial).
• Rango de tiempo: 0 ~ 999 H/M/S, configurable.
• Uniformidad de temperatura: ±2,0°C (a 100°C).
• Elevación típica de temperatura: (RT + 10°C) a 120°C ≈45 minutos.
• Tiempo de presurización típico: ambiente a ≈1,00 Kg/cm² ≈45 minutos.

Parámetros técnicos HAST
Modelos: HAST-25 | HAST-35 | HAST-45 | HAST-55 | HAST-65
Dimensión interna Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensión externa (mm): 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Rango de temperatura del vapor: 100°C ~ 135°C (143°C opcional)
Humedad del vapor: 70% ~ 100% HR (ajustable)
Presión de vapor (absoluta): 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² opción especial)
Indicación de presión: el manómetro muestra presión relativa; presión absoluta = valor del manómetro + 100 kPa (valor interno real).
Recirculación: circulación forzada de vapor
Dispositivos de seguridad: protección por bajo nivel de agua; protección contra sobrepresión; relleno de agua automático/manual; descarga automática de presión
Accesorios: revestimiento interior de acero inoxidable de dos capas
Capacidad (L): 17 | 43 | 87 | 155 | 250
Alimentación: CA 220V (±10%), monofásica; CA 380V (±10%), trifásica (para configuraciones mayores)


Parámetros técnicos PCT
Modelos: PCT-25 | PCT-35 | PCT-45 | PCT-55 | PCT-65
Dimensión interna Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensión externa (mm): 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Temperatura operativa de vapor saturado: 100°C ~ 135°C; ejemplos: 120°C @ 100 kPa / 133°C @ 200 kPa (143°C pedido especial)
Humedad del vapor: 100% HR (vapor saturado)
Presión de vapor (absoluta): 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² opción especial)
Indicación de presión: el manómetro muestra presión relativa; presión absoluta = valor del manómetro + 100 kPa (valor interno real).
Recirculación: circulación por convección natural de vapor (modelos PCT)
Dispositivos de seguridad: protección por bajo nivel de agua; protección contra sobrepresión; relleno de agua automático/manual; descarga automática de presión
Accesorios: revestimiento interior de acero inoxidable de dos capas
Capacidad (L): 17 | 43 | 87 | 155 | 250
Alimentación: CA 220V (±10%), monofásica


Características / especificaciones técnicas

• Familia de producto: cámaras HAST (circulación forzada) y PCT (convección natural) para ensayos acelerados por vapor y presión.
• Aplicaciones principales: ensayos de estanqueidad de PCBs multicapa, empaquetado IC, pantallas LCD/LED, semiconductores, materiales magnéticos (NdFeB), tierras raras y hierro magnético.
• Control: microordenador + PID + SSR; pantallas LED para temperatura y tiempo; manómetro analógico para presión.
• Rendimiento clave: control de temperatura ±0,5°C; resolución 0,1°C; uniformidad ±2,0°C (a 100°C).
• Rangos: temperatura de vapor hasta 135°C (143°C opcional); humedad hasta 100% HR; presión absoluta ≈0,5 ~ 3,0 Kg/cm² (3,0 opción especial).
• Capacidades: 17, 43, 87, 155, 250 L.
• Construcción: revestimiento interior de acero inoxidable en dos capas.
• Seguridad: alarma/protección por bajo nivel de agua; protección contra sobrepresión; relleno de agua automático/manual; descarga automática de presión.
• Alimentación: CA 220V (±10%) monofásica; CA 380V (±10%) trifásica disponible para unidades mayores.
