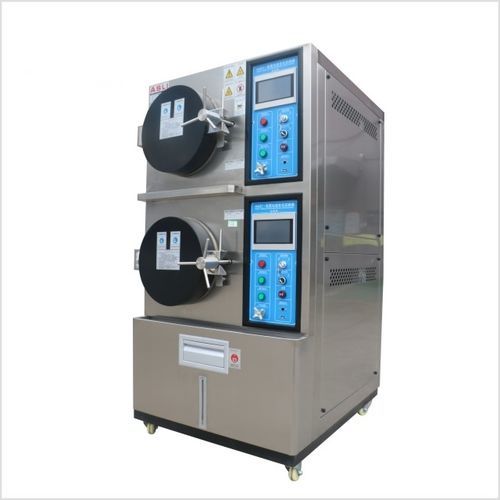

Cámara de pruebas termostática PCT series

climáticade presiónde alta presión

Descripción general
La cámara de ensayo tipo olla a presión PCT (PCT-25, PCT-35, PCT-45) genera un ambiente controlado de alta temperatura, alta humedad y presión con vapor saturado al 100% HR para evaluar las propiedades físicas y de sellado de productos eléctricos/electrónicos, componentes, materiales metálicos y magnéticos. Sirve para verificar el rendimiento del producto y apoyar diseño, validación y inspección.

Aplicación

• Pruebas de estanqueidad en placas de circuito multicapa y empaques de CI.
• Ensayos ambientales y de envejecimiento en paneles LCD, LED y dispositivos semiconductores.
• Evaluación de resistencia a presión y hermeticidad para materiales magnéticos (NdFeB, tierras raras, hierro magnético) y piezas relacionadas.

Parámetros del producto

• Modelos: PCT-25 / PCT-35 / PCT-45.
• Dimensiones internas (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Dimensiones externas (aprox., mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Rango de temperatura (vapor saturado): típicamente 100°C ~ 135°C. Puntos de ajuste ejemplo: 120°C (100 kPa) / 133°C (200 kPa). Temperaturas superiores (p. ej. 143°C) por pedido especial.
• Presión relativa / absoluta: el manómetro muestra la presión relativa; la presión absoluta es la lectura + 100 kPa (valor interno real).
• Humedad: vapor saturado 100% HR.
• Presión de vapor (absoluta): 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 por pedido especial).
• Circulación: convección natural del vapor.
• Protecciones: protección por falta de agua, protección contra sobrepresión, reposición de agua automática/manual, descarga automática de presión.
• Accesorios: placa de acero inoxidable de dos capas.
• Capacidad (L): 17 / 43 / 87.
• Alimentación: CA 220V (±10%), monofásico / 3 líneas, 50/60 Hz.

Dispositivos de seguridad

• Bloqueo de tapa: la máquina no arranca si la cámara interior no está cerrada.
• Válvula de seguridad: alivio automático cuando la presión interna excede el valor nominal.
• Doble protección contra sobrecalentamiento: alarma y corte automático de la calefacción ante sobretemperatura.
• Protección de la tapa: tapa interior de aleación de aluminio para proteger al operario de quemaduras.

Características

• Reposición automática de agua cuando el nivel es bajo durante las pruebas.
• Procedimientos de prueba automatizados para funcionamiento sin supervisión.
• Controlador digital LED de temperatura para ajuste, control y visualización precisos.
• Temporizador digital LED para asegurar la duración programada una vez alcanzada la temperatura.
• Indicador preciso presión–temperatura mostrando presión interna y humedad relativa.
• Descarga automática de vapor no saturado para asegurar la calidad del vapor.
• Junta de puerta integrada de gel de sílice para excelente estanqueidad y larga vida útil.
• Cámara interna pulida a espejo: duradera y no contaminante.

Embalaje
Embalado con film PP y espuma de 10 mm entre la máquina y la carcasa; embalaje exterior según normas de exportación estándar.

Servicios

• Garantía: un año de garantía gratuita para la máquina completa; mantenimiento de por vida disponible.
• Servicios: OEM, servicio de diseño, etiquetado para el comprador.
• Postventa: respuesta y retroalimentación rápidas en breve plazo tras recibir solicitudes de servicio.

Especificaciones técnicas

• Serie: PCT (PCT-25, PCT-35, PCT-45).
• Dimensiones internas (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Dimensiones externas (mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Temperatura vapor saturado: 100°C–135°C (operación). Puntos típicos: 120°C (100 kPa) / 133°C (200 kPa).
• Humedad: 100% HR (saturación).
• Presión absoluta de vapor: aprox. 101,3 kPa hasta ~2,0 Kg/cm2 (3,0 Kg/cm2 opción especial).
• Circulación: convección natural de vapor.
• Seguridad: bloqueo de tapa, válvula de seguridad, doble corte por sobretemperatura, protección de tapa.
• Accesorios: placa inox de dos capas; cámara interna pulida a espejo; junta integrada de gel de sílice.
• Capacidades: 17 L / 43 L / 87 L.
• Alimentación: CA 220V (±10%), monofásico / 3 líneas, 50/60 Hz.
