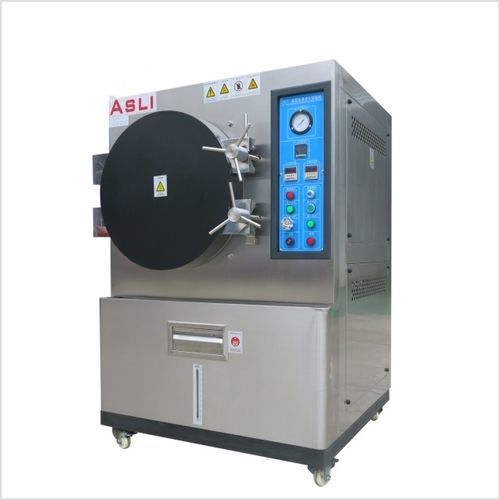

Cámara climática

de alta presiónde humedadde temperatura

Resumen
La cámara de envejecimiento ambiental acelerado de alta presión insaturada HAST PCT está diseñada para probar la estanqueidad y la resistencia a la presión de placas de circuito multicapa, paquetes sellados de CI, pantallas LCD, LED, semiconductores, materiales magnéticos (NdFeB, tierras raras, hierro magnético) y componentes similares. Disponible en varias capacidades internas para pruebas de laboratorio y producción.

Sistema de control

• Controlador de temperatura de vapor saturado por microcomputadora con visualización LED, controlador de tiempo digital LED y manómetro de tipo puntero.
• El sistema cumple con normas de pruebas de envejecimiento acelerado por alta presión: CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Arquitectura de control: microcomputadora + P.I.D. + S.S.R.; cálculo automático de la temperatura del vapor saturado.
• Control por microcomputadora con interfaz de usuario.
• Precisión de control de temperatura: ±0,5 °C; resolución: 0,1 °C.
• Precisión de control de presión: ±0,2 kg/cm².

Actuación / Prestaciones

• Rango de temperatura (vapor saturado): (RT + 10 °C) ~ 135 °C (143 °C opcional).
• Rango de humedad: vapor saturado por defecto 100% HR; humedad de vapor ajustable 70–100% HR.
• Rango de presión (absoluta): 0,5 kg/cm² ~ 3,0 kg/cm² (capacidad estándar 3,0 kg/cm² = 1 atm + 2,0 kg/cm²).
• Rango de tiempo: 0 ~ 999 H/M/S, configurable libremente.
• Uniformidad de temperatura: ±2,0 °C a 100 °C.
• Tiempo de subida de temperatura: (RT + 10 °C) ~ 120 °C en aprox. 45 minutos.
• Tiempo para alcanzar la presión: ambiente/0,0 kg/cm² ~ 1,00 kg/cm² en aprox. 45 minutos.

Parámetros técnicos (tabla)
Dimensión interna Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensión externa (mm): 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Rango de temperatura del vapor: 100 °C ~ 135 °C (143 °C opcional)
Presión relativa / presión absoluta: presión relativa = lectura del manómetro; presión absoluta = valor del manómetro + 100 kPa (valor real dentro del recinto)
Tabla comparativa Temperatura / Humedad / Presión: ver imágenes de especificaciones del producto
Humedad del vapor: 70~100% R.H., ajustable
Presión de vapor (presión absoluta): 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² estándar especial opcional)
Recirculación: circulación forzada de vapor
Dispositivos de seguridad: protección por bajo nivel de agua; protección contra sobrepresión; reabastecimiento de agua automático/manual; descarga automática de presión
Accesorios: bandeja/placa de acero inoxidable de dos capas
Capacidad del equipo (L): 17 | 43 | 87 | 155 | 250
Alimentación: AC220V, 1∮ 3 líneas, 50/60Hz; AC380V, 3∮ 5 líneas, 50/60Hz

Caractéristiques / especificaciones técnicas

• Nombre comercial: HAST PCT
• Control: microordenador + P.I.D. + S.S.R.; controladores digitales de temperatura y tiempo; manómetro de aguja
• Precisión temperatura: ±0,5 °C; resolución: 0,1 °C
• Rango temperatura: (RT + 10 °C) a 135 °C (143 °C opcional)
• Humedad del vapor: 70–100% R.H. (ajustable); por defecto vapor saturado = 100% RH
• Rango presión: 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² opcional)
• Uniformidad temperatura: ±2,0 °C a 100 °C
• Capacidades estándar disponibles: 17 L, 43 L, 87 L, 155 L, 250 L
• Dimensiones externas según modelo (ver tabla)
• Sistema de vapor: recirculación forzada; presión y temperatura controladas digitalmente y mediante manómetro
• Seguridad: protección por bajo nivel de agua, protección contra sobrepresión, reabastecimiento y descarga automáticos/manuales
• Accesorios internos: bandejas/placas de acero inoxidable de doble capa
• Normativas / estándares: diseñado para cumplir requisitos de pruebas de fiabilidad HAST/PCT como CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL, JEITA, JPCA-ET08, JESD22, IEC 60068-2-66, IEC 60749-4 según configuración
