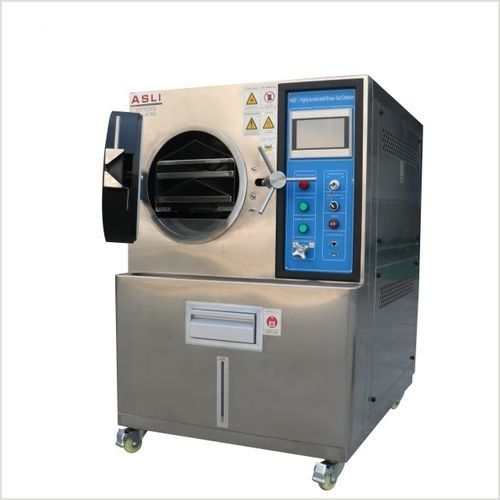

Cámara climática PCT series

termostáticade temperaturade humedad

Descripción del producto
La cámara de prueba de envejecimiento ambiental con aceleración de presión PCT JESD22-A101 se utiliza principalmente para probar el rendimiento de productos en almacenamiento, transporte y uso en condiciones climáticas de alta temperatura, alta humedad y presión. Se emplea para productos eléctricos, electrónicos, componentes, piezas, materiales y materiales metálicos. Bajo condiciones de simulación (alta temperatura, alta humedad y presión) se prueban las propiedades físicas y otras propiedades relacionadas del producto para verificar cumplimiento de requisitos de diseño, mejora, verificación y entrega. Pruebas de rendimiento de sellado y pruebas de vida acelerada para productos relacionados.

¿Qué es la prueba JESD22-A110?
La JESD22-A110: prueba de estrés de temperatura y humedad altamente acelerada se realiza para evaluar la fiabilidad de dispositivos empaquetados no herméticos en ambientes húmedos.

Normas compatibles
Estándares compatibles: JESD22-A101, JESD22-A102-E, JESD22-A102-C.

Aplicaciones
Evaluación de resistencia a la presión y estanqueidad al aire de placas de circuitos multicapa, paquetes de circuitos integrados, pantallas LCD, LED, semiconductores, materiales magnéticos (NdFeB, tierras raras y hierro magnético) y otros productos relacionados.

Parámetros del producto
Modelo: PCT - 25 | PCT - 35 | PCT - 45 | PCT - 55 | PCT - 65
Dimensión interior Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimensión exterior Φ×D (mm): 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Rango de temperatura de vapor (Temperatura de funcionamiento): (Rango de temperatura del vapor saturado: 100 °C ~ 135 °C). Rango de temperatura: 120 °C, 100 Kpa; 133 °C 200 Kpa; (143 °C opcional).
Presión relativa / Presión absoluta: Presión relativa: valores indicados en el manómetro. Presión absoluta: valor del manómetro + 100 Kpa (valor real en el interior).
Humedad de vapor saturada: Humedad de vapor de saturación 100% R.H para cámara PCT; 70~100% H.R. humedad regulable para cámara HAST.
Presión de vapor (presión absoluta): 101,3 Kpa +0,0 kg/cm² ~ 2,0 kg/cm²; (3,0 Kg/cm² opcional).
Dispositivo recursivo: Circulación de vapor por convección natural.
Protección de seguridad: Protección contra almacenamiento corto de agua, protección contra sobrepresión; función de reposición de agua automática/manual; descarga automática de presión.
Accesorios: Placa de acero inoxidable de dos capas.
Capacidad (litros): 17 | 43 | 87 | 155 | 250.
Fuerza (alimentación): CA 220 V 50/60 HZ.

Fotos detalladas
El producto incluye imágenes de la cámara, estantes de muestra y terminales eléctricos como soporte visual para las características descritas.

Características principales

• Función de adición automática y llenado de agua en caso de almacenamiento breve durante la prueba.
• Operación automática para pruebas terminadas; interfaz y manejo sencillos.
• Control de temperatura: controlador digital LED para ajuste, control y visualización precisos de la temperatura.
• Temporizador digital LED que inicia la medición del tiempo cuando se alcanza la temperatura configurada.
• Presión precisa: visualización de presión y humedad relativa en el panel.
• Descarga automática de vapor no saturado para obtener mejor calidad de vapor.
• Junta de puerta de gel de sílice integrada para alta estanqueidad y larga vida útil.
• Caja interior pulida tipo espejo, elegante y sin contaminación.

Dispositivos de seguridad

• Seguridad de arranque: si la caja interior no está cerrada, la máquina no puede arrancar.
• Válvula de seguridad que alivia automáticamente si la presión supera el valor establecido.
• Doble protección contra sobrecalentamiento: alarma y corte automático de la energía de calefacción si la temperatura es demasiado alta.
• Cubierta de aleación de aluminio para protección contra quemaduras.

Paquete
Embalaje estándar: primero una película de PP, luego espuma de 10 mm entre la máquina y la caja; embalaje exterior estándar.

Perfil del fabricante
Fabricante con amplia trayectoria en equipos de prueba ambiental y de vibración; más de 26 años en el sector. La cámara de prueba de envejecimiento acelerado por presión PCT es un producto destacado y cuenta con certificación CE.

Características / Especificaciones técnicas

• Serie modelo: PCT series.
• Dimensiones interiores disponibles: desde 300×250 mm hasta 650×750 mm (varias capacidades: 17 a 250 L).
• Rango de temperatura de vapor saturado: 100 °C ~ 135 °C; opciones de operación a 120 °C (100 Kpa), 133 °C (200 Kpa), 143 °C opcional.
• Presión absoluta operativa hasta 2,0 kg/cm² (3,0 kg/cm² opcional).
• Humedad de vapor: 100% R.H. en PCT; 70–100% H.R. regulable para HAST.
• Sistema de generación y recirculación de vapor por convección natural; descarga de vapor no saturado.
• Control digital LED para temperatura y temporizador; visualización de presión y humedad.
• Alimentación: CA 220 V 50/60 Hz.
• Accesorio estándar: placa de acero inoxidable de dos capas.
• Sistemas de seguridad: detección de cierre de caja, válvula de alivio de sobrepresión, doble protección contra sobrecalentamiento y cubierta protectora.
• Certificación: CE.
