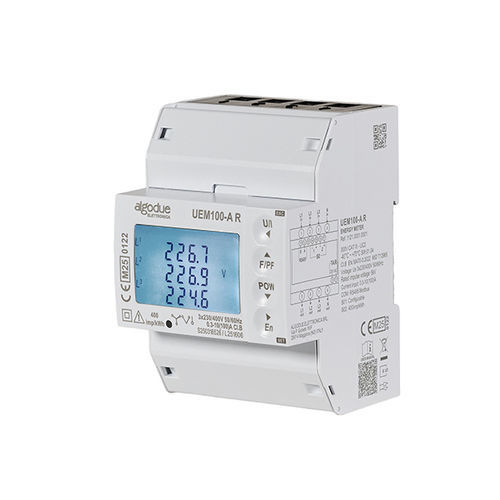

Contador de energía eléctrica trifásico UEM100

en riel DINsalida de impulsoscertificado MID

Detalles del producto UEM100 es el nuevo contador de energía trifásico de alto rendimiento, certificado para operar hasta 70°C. Con un diseño de módulo de 4 DIN, proporciona mediciones precisas y funcionalidad completa incluso bajo cargas de corriente altas. Soporta conexión directa hasta 100 A por fase y se comunica a través de RS485 Modbus RTU o M-Bus. El medidor proporciona medición bidireccional, conforme a la clase B MID (EN 50470-3), lo que lo hace adecuado para la facturación y la contabilidad energética certificada. Mide los parámetros eléctricos clave, que pueden visualizarse a través del puerto COM integrado. Es compatible con redes de 2, 3 y 4 hilos, y asegura mediciones fiables incluso bajo condiciones de carga desequilibrada. El dispositivo cuenta con dos salidas S0—una programable y una fija—soporta hasta cuatro configuraciones de gestión de tarifas, e incluye un LED metrológico y terminales sellables para lectura y protección inmediata. Está disponible un software opcional para la gestión del dispositivo. Especificaciones técnicas - Fuente de alimentación: Alimentación desde el circuito de voltaje. Rango: voltaje nominal ±20% - Modos de cableado: - 3 ph, 4 hilos, (3 corrientes) - 3 ph, 3 hilos, (2 corrientes) - 1 ph, 2 hilos, (1 corriente) - Voltaje y frecuencia: Valor nominal: 3×230/400 V 50/60 Hz - Corriente: Corriente de arranque Ist: 0,04 mA; Corriente máxima Imax: 100 A - Precisión: Clase B para energía activa conforme a EN 50470-3; Clase 2 para energía reactiva conforme a EN 62053-23 - Comunicación: - RS485 Modbus RTU: Rango de velocidad de transmisión configurable: 2,4 – 38,4 kbps - M-Bus: Rango de velocidad de transmisión configurable: 600 – 9,6 kbps - Salidas S0: Dos salidas optoaisladas pasivas conformes a IEC 62053-31: - S01: totalmente programable a través de pantalla o protocolo, con peso de pulso seleccionable (0,01 / 0,1 / 10 / 100 En/imp) - S02: salida de pulso fija: 400 imp/kWh - Gestión de tarifas: Hasta 4 tarifas que pueden ser gestionadas por HMI o remotamente por protocolo de comunicación - Condiciones ambientales: Temperatura de operación: -40°C a +70°C; Temperatura de almacenamiento: -40°C a +75°C; Grado de protección: IP51 (panel frontal) / IP20 (terminales)
