Contador de energía eléctrica monofásico UEM4L

trifásicoen riel DINRS-485

Descripción del producto

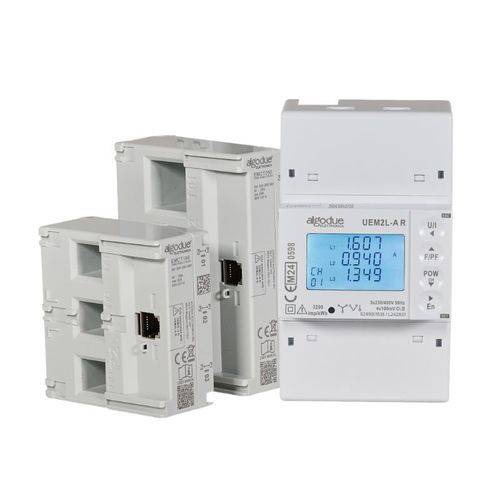

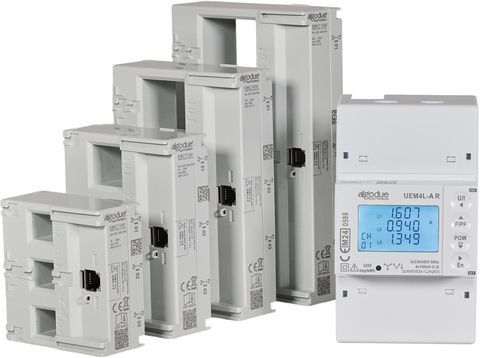

Los UEM2L-A R y UEM4L-A R son contadores de energía multicanal de altas prestaciones, en un formato compacto de 4 módulos DIN y certificados para funcionamiento hasta 70 °C. Permiten la medición simultánea de dos (UEM2L-A R) o cuatro (UEM4L-A R) cargas trifásicas independientes y están certificados MID para facturación (energía activa EN 50470-3 clase B). Están diseñados para trabajar con los bloques TA trifásicos de la serie EMCT; los bloques CT se conectan al contador mediante cables RJ12. El puerto COM (RS485 Modbus RTU) permite lecturas y configuración remota. Hay disponible una aplicación dedicada para gestión remota.

Accesorios / bloques CT compatibles

• EMCT-160 — valor nominal 160 A
• EMCT-250 — valor nominal 250 A
• EMCT-630 — valor nominal 630 A
• EMCT-1000 — valor nominal 1000 A
• Cables de conexión RJ12 — longitudes disponibles: 1 m, 3 m, 5 m, 10 m

Variantes
NOMBRE | DESCRIPCIÓN | EAN
UEM4L-A R | Contador de energía multicanal hasta 4 canales, certificado MID, comunicación RS485 Modbus RTU para bloques CT EMCT (bloques CT se piden por separado) | 8058757521028
UEM2L-A R | Contador de energía multicanal hasta 2 canales, certificado MID, comunicación RS485 Modbus RTU para bloques CT EMCT (bloques CT se piden por separado) | 8058757521011
EMCT-160 | Bloque CT para sistema trifásico, diámetro 13,5 mm, dimensiones 71x75x32.8 mm, paso 24.8 mm, valor nominal 160 A, compatible con UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | Bloque CT para sistema trifásico, diámetro 21 mm, dimensiones 78x105x32.8 mm, paso 35 mm, valor nominal 250 A, compatible con UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | Bloque CT para sistema trifásico, diámetro 31 mm, dimensiones 92x135x32.8 mm, paso 45 mm, valor nominal 630 A, compatible con UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | Bloque CT para sistema trifásico, diámetro 41 mm, dimensiones 106x165x32.8 mm, paso 55 mm, valor nominal 1000 A, compatible con UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | Cable RJ12 para conexión rápida a UEM2L-A R/UEM4L-A R con módulo TA EMCT, 1 m | 8058757521097
RJ12 3 m | Cable RJ12 para conexión rápida a UEM2L-A R/UEM4L-A R con módulo TA EMCT, 3 m | 8058757521103
RJ12 5 m | Cable RJ12 para conexión rápida a UEM2L-A R/UEM4L-A R con módulo TA EMCT, 5 m | 8058757521110
RJ12 10 m | Cable RJ12 para conexión rápida a UEM2L-A R/UEM4L-A R con módulo TA EMCT, 10 m | 8058757521134

Documentación

• Catálogo
• Ficha técnica
• Manual de instrucciones
• Manual de protocolo Modbus

Especificaciones técnicas

• Alimentación: alimentado desde el circuito de tensión; rango: tensión nominal ±20%.
• Modos de cableado:
  • 3 ph, 4 hilos (3 corrientes)
  • 3 ph, 3 hilos (2 corrientes)
  • 1 ph, 2 hilos (1 corriente)
• Tensión y frecuencia: nominal 3×230/400 V, 50/60 Hz.
• Capacidad de medición: medición simultánea de dos o cuatro cargas trifásicas independientes (según modelo).
• Corriente (bloques CT):
  • 160 A: corriente de arranque (Ist) 0,24 A; corriente máxima (Imax) 160 A
  • 250 A: Ist 0,4 A; Imax 250 A
  • 630 A: Ist 1 A; Imax 630 A
  • 1000 A: Ist 1,6 A; Imax 1000 A
• Precisión: energía activa clase B conforme EN 50470-3; energía reactiva clase 2 conforme EN 62053-23.
• Comunicación: RS485 Modbus RTU; velocidades configurables 2,4–38,4 kbps.
• Condiciones ambientales: temperatura de funcionamiento -40 °C a +70 °C; almacenamiento -40 °C a +75 °C.
• Grado de protección: IP51 (frontal) / IP20 (bornes).
• Carcasa: formato compacto 4 módulos DIN; certificado para funcionamiento hasta 70 °C.
• Conformidad y certificaciones: certificado MID para facturación; energía activa conforme EN 50470-3 clase B (MID).
• Conectividad / accesorios: diseñado para trabajar con bloques CT EMCT; cable RJ12 para conexión CT-medir; puerto COM para gestión remota vía RS485; aplicación dedicada disponible para gestión remota.
