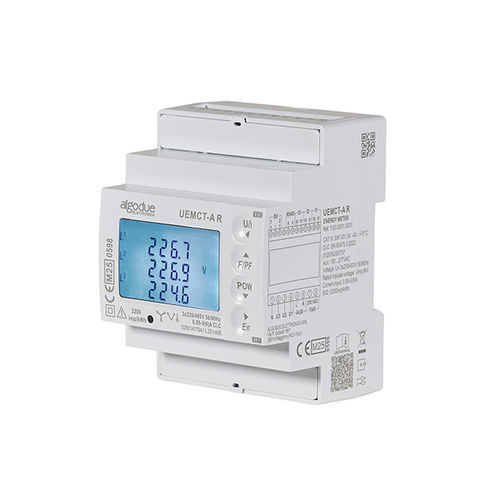

Contador de energía eléctrica trifásico UEMCT MID

para montaje sobre paneldigitalRS-485

Descripción del producto: El UEMCT es un contador de energía trifásico para TC, certificado para operar hasta 70°C. Soporta medición indirecta a través de TC estándar de 1 o 5 A y conexión a TP. El medidor cuenta con comunicación RS485 Modbus RTU o M-Bus. Proporciona medición bidireccional en 4 cuadrantes para todas las energías y potencias. La conformidad con la Clase C según EN 50470-3 (MID) lo hace adecuado para la contabilidad energética certificada con alta precisión. Compatible con redes de 2, 3 o 4 hilos, asegura mediciones fiables incluso bajo cargas desequilibradas. Los parámetros eléctricos clave se pueden ver en la pantalla y acceder a través del puerto COM para gestión remota, con software opcional incluido. El dispositivo cuenta con dos salidas S0, una programable y una fija, soporta hasta cuatro configuraciones de gestión tarifaria, e incluye un LED metrológico y terminales sellables para lectura y protección inmediata. Hay software opcional disponible para la gestión del dispositivo. - Soporta medición indirecta a través de TC estándar de 1 o 5 A y conexión a TP - Comunicación RS485 Modbus RTU o M-Bus - Medición bidireccional en 4 cuadrantes para todas las energías y potencias - Conformidad con la Clase C según EN 50470-3 (MID) - Compatible con redes de 2, 3 o 4 hilos - Mediciones fiables incluso bajo cargas desequilibradas - Pantalla y puerto COM para gestión remota - Dos salidas S0: una programable, una fija - Hasta cuatro configuraciones de gestión tarifaria - LED metrológico y terminales sellables - Software de gestión opcional Especificaciones técnicas: - Fuente de alimentación: Voltaje: 100…277 VAC - Modos de cableado: Trifásico, 4 hilos (3 corrientes) Trifásico, 3 hilos (2 corrientes) Monofásico, 2 hilos (1 corriente) - Voltaje y frecuencia: Valor nominal: 3×230/400 V 50/60 Hz ±20% - Corriente: Corriente de arranque Ist: 0,005 mA Corriente máxima: Imax: 6 A - Precisión: Clase C para energía activa según EN 50470-3 Clase 2 para energía reactiva según EN 62053-23 - Comunicación: RS485 Modbus RTU Rango de velocidad de transmisión configurable: 2,4 – 38,4 kbps M-Bus Rango de velocidad de transmisión configurable: 600 – 9,6 kbps - Salidas S0: Dos salidas optoaisladas pasivas conformes a la norma IEC 62053-31: S01: completamente programable a través de pantalla o protocolo, con peso de pulso seleccionable 0,01/0,1/1/10/100/1000En/imp S02: salida de pulso fija: 3200 imp/kWh - Gestión tarifaria: Hasta 4 tarifas que pueden ser gestionadas por HMI o remotamente a través de protocolo de comunicación - Condiciones ambientales: Temperatura de operación: -40°C a +70°C Temperatura de almacenamiento: -40°C a +75°C Grado de protección: IP51 (panel frontal) / IP20 (terminales)
