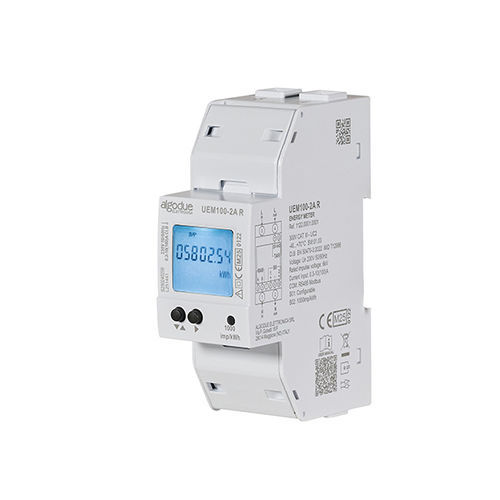

Contador de energía eléctrica monofásico UEM100-2

en riel DINcon comunicación integradaRS-485

Descripción del producto UEM100-2 es el nuevo contador de energía monofásico de alto rendimiento, certificado para operar hasta 70°C. Su diseño compacto de módulo 2-DIN permite una fácil integración en paneles con espacio limitado, asegurando una medición precisa y funcionalidad avanzada incluso bajo cargas de corriente altas. Soporta conexión directa hasta 100 A y comunicación vía RS485 Modbus RTU. El medidor proporciona medición bidireccional, cumpliendo con la clase B MID (EN 50470-3), lo que lo hace adecuado para facturación y contabilidad energética certificada. Mide energía y parámetros eléctricos clave, que pueden visualizarse tanto en la pantalla LCD retroiluminada como a través del puerto de comunicación RS485. El dispositivo cuenta con dos salidas S0—una programable y una fija—soporta hasta cuatro configuraciones de gestión tarifaria, e incluye un LED metrológico y terminales sellables para lectura y protección inmediata. Software opcional está disponible para la gestión del dispositivo. - Contador de energía monofásico de alto rendimiento - Certificado para operar hasta 70°C - Diseño compacto de módulo 2-DIN para fácil integración en paneles - Conexión directa hasta 100 A - Comunicación RS485 Modbus RTU - Medición bidireccional, cumpliendo con la clase B MID (EN 50470-3) - Mide energía y parámetros eléctricos clave - Pantalla LCD retroiluminada y puerto de comunicación RS485 - Dos salidas S0: una programable, una fija - Hasta cuatro configuraciones de gestión tarifaria - LED metrológico y terminales sellables - Software de gestión opcional Especificaciones técnicas - Alimentación: Alimentado desde el circuito de voltaje. Rango: voltaje nominal ±20% - Voltaje y frecuencia: Valor nominal: 230 V 50/60 Hz - Corriente: Corriente de arranque Ist: 0.04 mA; Corriente máxima Imax: 100 A - Precisión: Clase B para energía activa (EN 50470-3); Clase 2 para energía reactiva (EN 62053-23) - Comunicación: RS485 Modbus RTU (2.4 – 38.4 kbps); M-Bus (600 – 9.6 kbps) - Salidas S0: Dos salidas optoaisladas pasivas (IEC 62053-31): - S01: completamente programable a través de pantalla o protocolo, peso de pulso seleccionable (0.001 / 0.01 / 0.1 / 1 En/imp) - S02: salida de pulso fija: 1000 imp/kWh - Gestión tarifaria: Hasta 4 tarifas gestionadas por HMI o remotamente vía protocolo - Condiciones ambientales: Temperatura de operación: -40°C a +70°C; Temperatura de almacenamiento: -40°C a +75°C; Grado de protección: IP51 (panel frontal) / IP20 (terminales) Documentos disponibles - Hoja de datos (PDF) - Manual de usuario (PDF) - Manual del protocolo Modbus (PDF)
