Indicador de nivel de aceite

de aguade líquidosmagnético

Resumen
Indicadores de nivel no intrusivos que emplean tecnología de flotador magnético y medidores de vidrio blindado (reflex y transparente) para una indicación segura y precisa del nivel en tanques, recipientes a presión, calderas y equipos de proceso en aplicaciones industriales exigentes.

Ventajas clave

• Seguridad mejorada del operador: cámaras bypass selladas y construcción blindada aíslan a los operarios de fluidos peligrosos en condiciones de alta presión y temperatura.
• Sin necesidad de alimentación eléctrica: tecnologías magnéticas y vidrio reflex ofrecen indicación mecánica continua sin energía eléctrica.
• Precisión independiente de propiedades ópticas: lecturas no afectadas por color, turbidez o iluminación ambiental.
• Mantenimiento reducido: diseño blindado y cámaras bypass evitan el contacto vidrio-proceso, disminuyendo fragilidad y paradas.

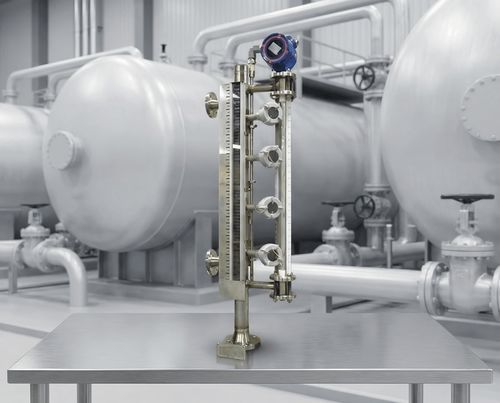

Indicadores de nivel magnéticos
Sistemas de cámara bypass con flotador magnético que transmiten la posición del nivel a través de paredes no magnéticas hacia indicadores externos tipo bandera o seguidor.

• Indicación por bandera magnética o seguidor
• Tubo interno o cámara bypass externa
• Materiales: acero inoxidable, PVC, CPVC, revestimientos poliméricos
• Montaje: bridas o roscado
• Presiones nominales: 10–62 bar (150–900 psi)
• Tamaños de conexión: DN15 a DN80 (1/2" a 3")
• Graduaciones métricas e imperiales
• Transmisores 4–20 mA opcionales

Indicadores de vidrio reflex
Conjuntos blindados con vidrio reflex prismático que muestra el líquido oscuro y el vapor blanco mediante refracción de la luz.

• Vidrio reflex prismático de borosilicato
• Alto contraste en la interfaz líquido/vapor, visible a distancia
• Sin necesidad de retroiluminación
• Presiones hasta 275 bar (4000 psi)
• Temperatura: -20 °C a +400 °C
• Construcción en inox 316 o acero al carbono

Indicadores de vidrio transparente
Conjuntos blindados de doble vidrio con secciones planas transparentes a ambos lados de la cámara para observación real del color y detección de interfaces.

• Construcción doble vidrio transparente
• Visualización real del color del líquido y detección de interfase
• Protectores de mica o PTFE opcionales
• Presión máxima hasta 414 bar (6000 psi)
• Temperatura hasta 427°C (800°F)
• Retroiluminación opcional para mejor visibilidad
• Adecuado para medios corrosivos y conjuntos multi-sección

Medidores para vapor de alta presión
Vidrio reflex de borosilicato conforme ASME diseñado para servicio de vapor donde el agua aparece oscura y el vapor blanco.

• Conforme ASME Section 1 PG.60
• Tecnología prismática reflex
• Presiones hasta 207 bar (3000 psi)
• Recubrimientos y herrajes para altas temperaturas
• Diseño de cámara monobloque continuo
• Iluminadores opcionales (ámbar / rojo-verde)

Principio de funcionamiento

• Configuración de cámara bypass: una cámara vertical no magnética en acero inoxidable o polímero se conecta al recipiente para igualar niveles con el tanque principal.
• Flotador con acoplamiento magnético: flotador interior con imanes permanentes se desplaza sobre la superficie del líquido; la gravedad específica del flotador se selecciona según la densidad del fluido para garantizar flotabilidad precisa.
• Acoplamiento de indicación externa: los campos magnéticos atraviesan la pared no magnética de la cámara para accionar indicadores externos (bandera / seguidor) que muestran el nivel.
• Operación a prueba de fallos: acoplamiento mecánico sin energía eléctrica, resistente a vibraciones y operativo ante cortes de suministro.

Especificaciones técnicas
Indicadores de nivel magnéticos
Material cámara: 316/316L acero inoxidable
Materiales tubo: SS, PVC, CPVC, revestimiento PVDF
Materiales flotador: 316 SS, titanio, PTFE
Tipos de indicador: bandera, seguidor, escala
Rango de presión: 10–62 bar (150–900 psi)
Rango de temperatura: -40 °C a +400 °C
Montaje: brida, NPT, BSP
Tamaños de conexión: DN15–DN80 (1/2"–3")

Indicadores de vidrio reflex
Tipo de vidrio: borosilicato (prismático)
Material cuerpo: acero carbono / inox 316
Presión máx. (baja): 69 bar @ 38°C (1000 psi)
Presión máx. (media): 138 bar @ 38°C (2000 psi)
Presión máx. (alta): 275 bar @ 38°C (4000 psi)
Rango temperatura: -20 °C a +400 °C
Conexiones: NPT 1/2", 3/4"
Longitud de observación: 127–1524 mm (5"–60")

Indicadores de vidrio transparente
Tipo de vidrio: borosilicato (plano)
Protectores: mica, PTFE (opcionales)
Presión máx.: 414 bar @ 38°C (6000 psi)
Temperatura: hasta 427°C (800°F)
Iluminación: retroiluminación opcional
Aplicaciones: interfase y medios corrosivos
Diseño cámara: monobloque continuo
Material junta: sin amianto, grafito

Normas y conformidad
PED 2014/68/EU; ASME B31.1 / B31.3; ASME Section 1 PG.60; Certificados de materiales EN 10204 3.1 / 3.2; Bridas DIN, ANSI, JIS; Normas de vidrio DIN 7080 / DIN 7081; Calidad de soldadura EN ISO 3834; Resistencia a corrosión NACE MR-0175/MR-0103.
