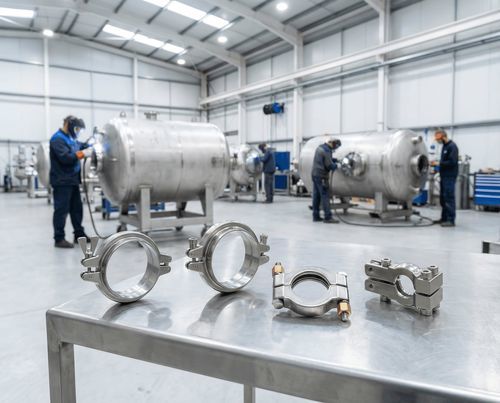

Manguito autoblocante de fijación

con dispositivo de bloqueo rápidode acoplamiento rápidode acero inoxidable 304

Resumen
Sistemas de conexión higiénica Tri‑Clamp de precisión para las industrias farmacéutica, biotecnológica y de procesamiento de alimentos. Conjuntos conformes a DIN 32676, ASME BPE y 3‑A que proporcionan sellos estériles y herméticos con montaje/desmontaje rápido para operaciones CIP/SIP. Superficies electropulidas de la virola (Ra ≤ 0,8 µm) y compresión por collar externo eliminan cavidades y permiten una limpieza completa cumpliendo requisitos EU GMP y FDA en diseño higiénico.

Ventajas clave

• Conexión/desconexión rápida: operación sin herramientas que permite el desmontaje en segundos para validación de limpieza, mantenimiento o reconfiguración sin herramientas especiales.
• Diseño higiénico sin grietas: superficies electropulidas (Ra ≤ 0,8 µm) sin zonas muertas, roscas o ranuras de compresión de junta.
• Integridad del sello validada: compresión controlada en juntas conformes con FDA para sellos fiables y herméticos validados frente a presiones de proceso, ciclos térmicos y agentes de limpieza agresivos.
• Conformidad y trazabilidad: números de colada y certificados de material EN 10204 3.1/3.2; conformidad con DIN 32676, ASME BPE, 3‑A y EHEDG.

Tipos de producto y características
Abrazaderas estándar de doble bisagra
Abrazaderas higiénicas de un solo perno con bisagra de doble pasador para compresión uniforme de la junta y sellado fiable en sistemas farmacéuticos y alimentarios.

• Material: Acero inoxidable 316/316L
• Tamaños: DN15 a DN300 (1/2" a 12")
• Presión nominal: Hasta 60 bar (870 psi)
• Temperatura: Hasta 232°C (450°F)
• Bisagra de doble pasador para fuerza de apriete homogénea
• Perno único con tuerca mariposa o tuerca hexagonal
• Conforme DIN 32676 y 3‑A Sanitary; marcado CE estándar

Abrazaderas doble perno para servicio pesado
Abrazaderas sin bisagra con fijación de doble perno para mejor distribución de la fuerza en diámetros grandes.

• Material: Acero inoxidable 316
• Tamaños: DN150 a DN300 (6" a 12")
• Presión nominal: Hasta 36 bar (522 psi)
• Temperatura: 232°C (450°F) y superior
• Configuración de doble perno (sin bisagra)
• Opciones de tuerca mariposa o hexagonal

Abrazaderas doble perno para alta presión
Perfiles reforzados diseñados para aplicaciones de alta presión que requieren elevada fuerza de apriete sin bisagras.

• Material: Acero inoxidable 304
• Tamaños: DN15 a DN150 (1/2" a 6")
• Presión nominal: Hasta 100 bar (1450 psi)
• Temperatura: 232°C (450°F) y superior
• Perfil de sección pesada; fijación doble perno
• Tuercas hexagonales inox o latón; conforme CE para servicio a presión

Abrazaderas ASME para recipientes a presión
Diseñadas según ASME Sección VIII Apéndice 24 para recipientes a presión, carcasas de filtros y equipos farmacéuticos críticos de alta presión.

• Material: Acero inoxidable 316 (trazabilidad completa)
• Tamaños: DN25 a DN300 (1" a 12")
• Presión nominal: Hasta 171 bar (2480 psi)
• Configuración triple perno con bisagra
• Conformidad ASME Sec. VIII Ap. 24; documentación completa de trazabilidad

Abrazaderas premium anti‑agarrotamiento
Abrazaderas fundidas con tratamientos superficiales especializados para prevenir el agarrotamiento en ciclos elevados.

• Fundición (ASME SA‑351/SA‑351M)
• Decapado y pasivado; tratamiento térmico según ASME SA‑315
• Pulido en tambor y calibrado hidráulico
• Evita el agarrotamiento de roscas; vida útil ampliada para CIP automatizado

Abrazaderas de seguridad y bloqueo
Abrazaderas con prevención de apertura accidental y capuchones compatibles con candado para cumplimiento LOTO.

• Material: Acero inoxidable 316
• Tamaños: DN15 a DN300
• Puerta de seguridad que evita la liberación del perno; tuerca protegida con provision para candado
• Previene apertura accidental bajo presión; conformidad LOTO para seguridad de mantenimiento

Aplicaciones

• Fabricación farmacéutica: síntesis de API, formulación estéril, biorreactores, servicios limpios y equipos GMP.
• Biotecnología: sistemas de un solo uso, cultivo celular, purificación downstream, skids de cromatografía.
• Alimentos y bebidas: cervecería, procesamiento lácteo, producción de bebidas, circuitos CIP sanitarios.
• Cosmética y cuidado personal: preparación de emulsiones, líneas de llenado estériles, mezclado de fragancias.
• Química fina, nutracéuticos y I+D: sistemas piloto y equipos de laboratorio que requieren conexiones limpiables y trazables.

Especificaciones técnicas

• Material abrazadera (estándar): 316/316L SS
• Material abrazadera (HP): 304 SS
• Fijaciones: pernos y tuercas 316 SS
• Materiales de junta: EPDM, Silicona, Viton, PTFE (opciones FDA)
• Acabado virola: Ra ≤ 0,8 µm (electropulido)
• Acabado abrazadera: pulido o satinado
• Bisagra: doble pasador (modelos estándar)
• Tratamiento térmico: ASME SA‑315 (premium)
• Presión estándar: Hasta 60 bar; Alta presión: Hasta 100 bar; Presión ASME: Hasta 171 bar
• Rango temperatura: −40°C a +400°C
• Servicio vacío: compatible con vacío total
• Ciclado térmico: validado SIP/CIP
• Ciclos de conexión: 1000+ (modelos anti‑agarrotamiento)
• Integridad de estanqueidad: prueba de fugas con helio
• Normas: DIN 32676 Serie A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII Ap. 24
• Certificados materiales: EN 10204 Tipo 3.1 / 3.2
• Conformidad de juntas: FDA 21 CFR 177.1550 (cuando aplique)
• Tamaños disponibles: DN15 (1/2") a DN300 (12"), habituales DN25–DN100 (1"–4"); personalizados bajo pedido
