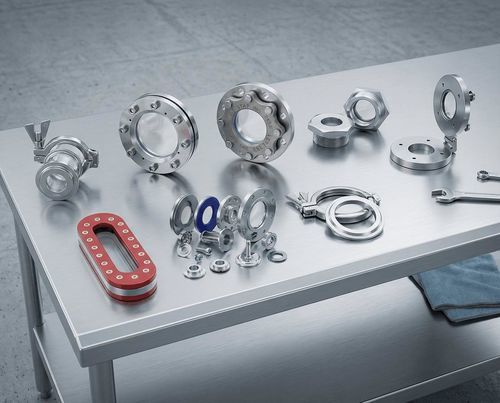

Ventanilla de observación para aplicaciones industriales

de vigilanciapara vacíopara red de baja presión

Resumen
Conjuntos de vidrios de inspección y ventanas de observación de proceso diseñados para la inspección y monitorización en entornos de alta presión, alta temperatura y corrosivos. Permiten la verificación visual segura y sin interrupciones de etapas de reacción, niveles de líquido, separación de fases y eficacia de limpieza sin abrir los recipientes.

Puntos clave de rendimiento

• Rangos de temperatura de -60°C a +600°C según el material del vidrio
• Clasificaciones de presión hasta 400 bar para ventanas de seguridad fusionadas
• Compatible con servicio al vacío completo; pruebas hidrostáticas a 1,43× la presión de diseño

Categorías de producto
Ventanas de seguridad fusionadas
Vidrio de observación pre-tensado mecánicamente con fusión vidrio-metal para máxima resistencia a presión e impactos.

• Vidrio borosilicatado fusionado a acero inoxidable dúplex
• Pre-tensión compresiva para prevenir fallos por tracción
• Alta resistencia al choque térmico y a impactos
• Clasificaciones de presión conforme a DIN 7080
• Adecuadas para aplicaciones críticas de alta presión

Conjuntos soldables (Weld-On)
Integración permanente en el recipiente mediante bridas soldadas para una instalación compacta y robusta.

• Diseño de perfil bajo para espacios reducidos
• Versiones de baja y alta presión disponibles
• Construcción estándar en acero inoxidable 316L
• Áreas de visión circulares y oblongas
• Opciones de iluminación integrada

Conjuntos atornillables (Bolt-On)
Sistemas con brida para conexiones de boquillas normalizadas y acceso de mantenimiento desmontable.

• Compatibilidad con bridas DIN y ANSI
• Reemplazo de vidrio en campo
• Múltiples diámetros (DN25–DN300)
• Selección de juntas para compatibilidad química
• Adecuados para instalaciones de retrofit

Ventanas sanitarias abatibles
Diseño higiénico con tapas abatibles de apertura rápida para aplicaciones farmacéuticas y alimentarias.

• Montaje tri‑clamp según DIN 32676
• Superficies electropulidas (Ra ≤ 0,8 µm)
• Apertura sin herramientas para inspección
• Materiales y juntas conformes a FDA
• Diseños compatibles con CIP/SIP

Ventanas roscadas
Ventanas de observación roscadas compactas para tuberías, tees y puertos auxiliares de recipientes pequeños.

• Opciones de roscas NPT y BSP
• Instalación de bajo espacio
• Perfectas para tuberías y pequeños recipientes
• Opciones de vidrio fusionado o convencional
• Capacidad de reemplazo rápido en campo

Ventanas oblongas & rectangulares
Configuraciones con área de visión ampliada para indicación de nivel y monitorización a gran escala.

• Óptimas para observación de nivel de líquido
• Orientación vertical disponible para calibración de tanques
• Construcción reforzada de múltiples paneles
• Dimensiones personalizadas disponibles
• Montaje con brida o soldado

Especificaciones técnicas
Materiales de vidrio

• Vidrio soda-lima: -20°C a +120°C
• Vidrio borosilicato (Tipo 3.3): -60°C a +300°C
• Borosilicato alta temperatura: hasta +450°C
• Vidrio de cuarzo: hasta +600°C
• Zafiro (opcional): capacidad ultra alta presión/temperatura

Componentes metálicos y acabados

• Estándar: acero inoxidable 316L
• Dúplex para ventanas fusionadas: 1.4462 / F51
• Aleaciones especiales disponibles: Hastelloy, Inconel, Titanio
• Acabado estándar: 2B
• Acabado sanitario: electropulido Ra ≤ 0,8 µm

Parámetros de funcionamiento

• Servicio al vacío: compatible con vacío completo
• Baja presión (estándar): hasta 16 bar
• Alta presión (fusionado): hasta 400 bar
• Resistencia al choque térmico: ΔT = 170 K (borosilicato)
• Pruebas de presión: hidrostática a 1,43× la presión de diseño

Normas y conformidad

• Equipos a presión: PED 2014/68/EU
• Calidad de vidrio: DIN 7080 / DIN 7081
• Normas sanitarias: 3‑A, EHEDG
• Farmacéutico: EU GMP, FDA CFR 21
• Certificados de material: EN 10204 3.1 / 3.2

Aplicaciones industriales
Adecuado para procesamiento químico, fabricación farmacéutica (observación estéril, cumplimiento GMP), alimentos y bebidas (monitorización higiénica de niveles), petroquímica y refinación, tratamiento de agua, biotecnología, productos químicos especializados y procesos de energías renovables.

Guía de selección (resumen)

• Presión y temperatura: elegir ventanas fusionadas para >16 bar o grandes fluctuaciones; seleccionar el vidrio en función de la temperatura
• Configuración de montaje: soldado para integración permanente; atornillado para reemplazabilidad; roscado para puertos de tubería; tri‑clamp para aplicaciones sanitarias
• Compatibilidad del medio: combinar vidrio, metal y juntas con el medio de proceso
• Área de visión y óptica: ventanas circulares fusionadas para monitorización de reacción; oblongas/rectangulares para indicación de nivel
• Higiene y normativa: electropulido, tri‑clamp y conformidad FDA/3‑A/EHEDG para pharma/alimentos
• Zonas peligrosas: especificar requisitos ATEX/zonas y opciones antiexplosivas si procede
