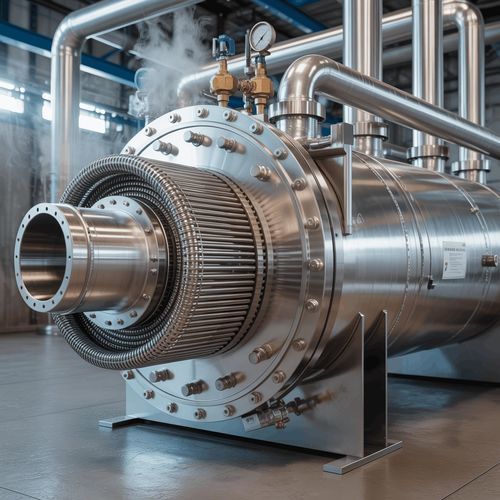

Intercambiador de calor de coraza y tubos

líquido-líquidoagua-aceiteagua-agua

Resumen
Intercambiadores de carcasa y tubos diseñados a medida, certificados ASME y PED, para procesos químicos, petroquímicos e industriales. Diseños según TEMA optimizados para la máxima eficiencia térmica en aplicaciones de alta presión y alta temperatura.

Características clave

• Diseño térmico personalizado: contraflujo, flujo paralelo o flujo cruzado; espaciamiento optimizado de deflectores, disposición de tubos y configuración de pasos para maximizar la recuperación de calor.
• Conformidad ASME y PED: fabricación conforme a ASME Sección VIII y PED 2014/68/EU con cálculos de diseño, certificados de material y documentación de pruebas hidrostáticas.
• Selección de materiales de ingeniería: acero al carbono, inox 304/316, duplex, aleaciones de níquel (Inconel, Hastelloy), titanio, aleaciones de cobre y otros materiales especiales según requiera el proceso.

Configuraciones TEMA

• Placa tubular fija (BEM, AEL, NEN): diseño económico con tubos soldados a placas tubulares fijadas en ambos extremos de la carcasa. Idóneo para servicios limpios donde no es necesaria la limpieza mecánica del lado de la carcasa.
  • Menor coste por área de transferencia
  • Construcción simple y robusta
  • Lado de tubos limpiable mecánicamente
  • Adecuado para temperaturas carcasa/tubo similares
  • Máxima superficie en un diámetro de carcasa dado
  • Junta de expansión opcional para esfuerzos térmicos
  • Tipos TEMA BEM, AEL, NEN
• Haz de tubos en U (AEU, BEU): placa tubular única con tubos curvados en U que permiten expansión térmica; haz extraíble para limpieza del lado de la carcasa sin alterar la tubería.
  • Admite expansión térmica
  • Haz de tubos extraíble
  • No requiere junta de expansión
  • Lado de carcasa accesible para limpieza
  • Coste inferior a cabezal flotante
  • Limitado a pasos de tubos pares
  • Limpieza del lado de tubos más difícil
• Cabezal flotante (AES, BES, AET, BET): una placa tubular fija y otra flotante para acomodar la expansión diferencial; permite limpieza mecánica completa de ambos lados y extracción del haz de tubos.
  • Soporta altos diferenciales térmicos
  • Ambos lados limpiables mecánicamente
  • Haz de tubos extraíble
  • Adecuado para servicios con incrustaciones
  • Cualquier número de pasos de tubos
  • Mayor coste que fijo o en U
  • Cabezales traseros TEMA S, T, P, W

Aplicaciones

• Química y petroquímica: enfriamiento de procesos, control de temperatura de reactores, condensadores, rebocedores, extracción de calor y calentamiento de producto.
• Refino de petróleo y gas: precalentamiento de crudo, enfriadores de producto, interenfriadores, vaporizadores y recuperación de calor.
• Farmacéutica: control térmico en síntesis de API, condensadores de recuperación de disolventes, refrigeración de biorreactores, intercambiadores WFI.
• Integración OEM: intercambiadores personalizados para skids de proceso, plantas modulares y sistemas empaquetados.
• Generación eléctrica y renovables: condensadores, calentamiento de agua de alimentación, enfriamiento de aceite, recuperación de calor en biogás/biodiésel/biomasa, geotermia y solar térmica.

Especificaciones técnicas
Longitud máxima: 25 meters (82 ft)
Diámetro máximo: 4.3 meters (14 ft)
Presión de diseño: Hasta 275 bar (4000 psi)
Temperatura de diseño: -50°C to +400°C
Diámetro de tubos: 12.7–50.8 mm (1/2"–2")
Paso de tubos: Triangular o cuadrado
Pasos de tubos: 1, 2, 4, 6, 8 pasos
Tipo de deflector: Segmental simple/doble

Opciones de materiales
Acero al carbono: P265GH, P355GH (EN)
Acero inoxidable: 304/304L, 316/316L
Dúplex: 1.4462 (2205), 1.4410
Aleaciones de níquel: Inconel 600/625, Hastelloy
Titanio: Gr.1, Gr.2
Aleaciones de cobre: Latón Admiralty, Cu-Ni
Material de tubos: Sin costura o soldados
Placa tubular: Maciza o revestida

Normas y ensayos
Equipos a presión: PED 2014/68/EU
Código ASME: Section VIII Div. 1/2
Normas TEMA: Diseños clase R, C, B
Normas de material: EN 10028, ASTM A240
Soldadura: EN ISO 3834-2
Ensayos NDT: RT, UT, PT, MT según EN
Certificados de material: EN 10204 Type 3.1/3.2
Pruebas hidrostáticas: 1.3× o 1.43× MAWP
