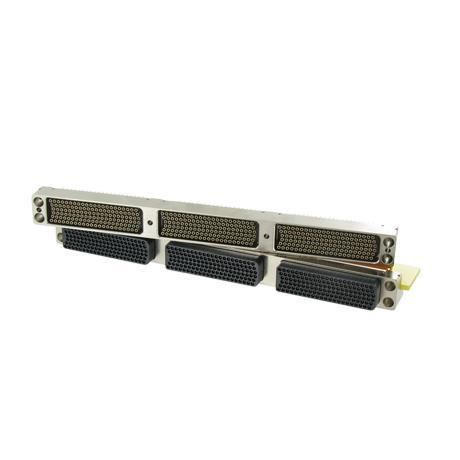

Conector de datos SMASH

de tarjeta a tarjetamezzanineen ángulo recto

Resumen
El conector PCB SMASH es un conector modular de alta densidad para conexión placa a placa, diseñado para entornos severos como la aeronáutica civil y militar y aplicaciones C5ISR. Ofrece múltiples configuraciones, amplias opciones de contacto y una carcasa de aluminio que mejora el rendimiento eléctrico y la protección ESD.

Características clave

• Tecnología robusta para entornos severos
• Supera los requisitos MIL-DTL-55302
• Siete configuraciones: 132 a 450 contactos
• Protección ESD y mayor robustez mediante carcasa metálica (aluminio)

Aplicaciones

• Sistemas aeronáuticos civiles y militares
• Aviónica y módulos electrónicos
• Hardware C5ISR y plataformas electrónicas robustas

Información técnica (detallada)

• Beneficios del producto: Compatible con Line Replaceable Module (LRM) para facilitar el mantenimiento; configuraciones mezzanine o en ángulo recto placa a placa; diseño corto en la placa hija gracias a la terminación por circuito flexible en el enchufe; 32 posibilidades de claveado
• Características eléctricas: 3 A por contacto de señal; DWV 1000 Vrms al nivel del mar
• Características ambientales: 500 ciclos de acoplamiento; temperatura de funcionamiento −65 a 150 °C
• Materiales y chapados: Chapado: 1,27 μ Au en el receptáculo, 1 μ Au en los pines; versiones conforme a RoHS disponibles

Número de pieza / Referencia en la página

• Número de pieza mostrado: HDC

Descripción adicional
El conector SMASH incorpora una carcasa de aluminio para mejorar las prestaciones eléctricas y proporcionar protección ESD. Soporta módulos reemplazables en línea (LRM) para mantenimiento eficiente y ofrece conexiones mezzanine o en ángulo recto placa a placa. Diseñado para resistir altas temperaturas y vibraciones, proporciona una amplia gama de opciones de contacto y adaptación para sistemas electrónicos aeronáuticos.

Características / especificaciones técnicas

• Paso: 1,905 mm
• Configuraciones: 7 configuraciones, 132 a 450 contactos
• Intensidad nominal: 3 A por contacto de señal
• Tensión de soporte dieléctrico (DWV): 1000 Vrms al nivel del mar
• Ciclos de acoplamiento: 500
• Temperatura de funcionamiento: −65 a 150 °C
• Chapado: 1,27 μ Au en el receptáculo; 1 μ Au en los pines
• Posibilidades de claveado: 32
• Material de la carcasa: aluminio (carcasa metálica para protección ESD y robustez)
