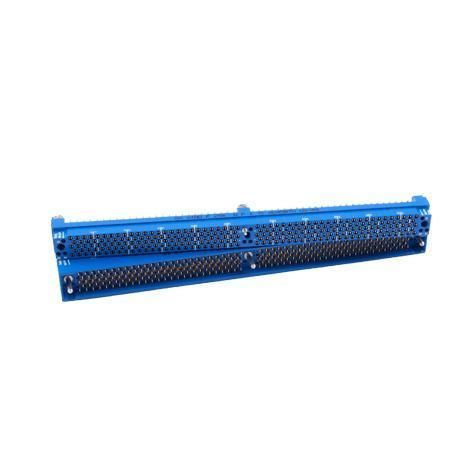

Conector de datos SIHD

de tarjeta a tarjetaen ángulo rectode alta velocidad

Descripción del producto
El Amphenol SOCAPEX SIHD es un conector monolítico placa-a-placa diseñado para su uso con abrazaderas térmicas para reducir la diafonía y admitir un ligero juego lateral en entornos aeroespaciales exigentes. Incorpora contactos reparables, rieles laterales que protegen los contactos macho y un acoplamiento en ángulo recto en una rejilla escalonada de densidad media. Las tiras de masa centrales opcionales mejoran la transmisión de señales de alta velocidad y facilitan el enrutamiento de pares diferenciales.

Características principales

• Diseño de contacto que permite desplazamiento lateral ±0,25 mm
• Conector monolítico optimizado para uso con abrazaderas térmicas
• Rejilla escalonada de densidad media (2,54 mm [.100] con 1,905 mm [.075] entre filas)
• Disposiciones disponibles indicadas de 102 a 256 contactos (varias disposiciones ofrecidas)
• Contactos reparables para facilitar el mantenimiento
• Rieles laterales que protegen los contactos macho para mayor durabilidad en entornos severos

Aplicaciones

• Sistemas aeroespaciales comerciales y militares
• C5ISR y otras plataformas de defensa que requieren alta densidad de contactos e integridad de señal

Información técnica (resumen)

• Tiras de masa centrales opcionales para reducir la diafonía y la autoimpedancia (aprox. 70 Ω a 120 Ω) y para soportar señales de alta velocidad
• Geometría de contacto especial que permite ±0,25 mm de desplazamiento lateral; los rieles laterales protegen los contactos macho contra daños externos
• Conexión placa-a-placa en ángulo recto adecuada para apilamientos electrónicos compactos
• Eléctrico: 3 A por contacto de señal; DWV 750 Vrms al nivel del mar; reducción de ruido medida con tira de masa ≤ 400 mV (0,1 A por contacto, tiempo de subida 2 ns)
• Ambiental: 500 ciclos de acoplamiento; rango de temperatura de funcionamiento −55 °C a 125 °C
• Materiales y chapados: versiones compatibles con RoHS disponibles

Descripción adicional
El SIHD está diseñado para bajo peso y alta densidad de contactos manteniendo la capacidad de servicio en campo. Las tiras de masa centrales son opcionales para mejorar el rendimiento EMC y facilitar el enrutamiento de pares diferenciales. Los contactos reparables y los rieles de protección hacen que el conector sea adecuado para aplicaciones aeroespaciales en entornos severos donde el mantenimiento y la integridad de la señal son críticos.

Características / especificaciones técnicas

• Tolerancia de desplazamiento lateral: ±0,25 mm
• Corriente nominal: 3 A por contacto de señal
• Tensión dieléctrica (DWV): 750 Vrms al nivel del mar
• Reducción de ruido con tira de masa: ≤ 400 mV (0,1 A por contacto, tiempo de subida 2 ns)
• Durabilidad de acoplamiento: 500 ciclos
• Rango de temperatura de funcionamiento: −55 °C a 125 °C
• Pitch / densidad: densidad media; rejilla escalonada 2,54 mm [.100]; 1,905 mm [.075] entre filas
• Disposiciones: ejemplos reportados incluyen 6 disposiciones de 102 a 256 contactos; hay otras disposiciones disponibles
• Tipo de conector: conector monolítico en ángulo recto placa-a-placa para uso con abrazaderas térmicas
• Mantenimiento de contactos: contactos reparables
• Versiones: versiones compatibles con RoHS disponibles
