Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica

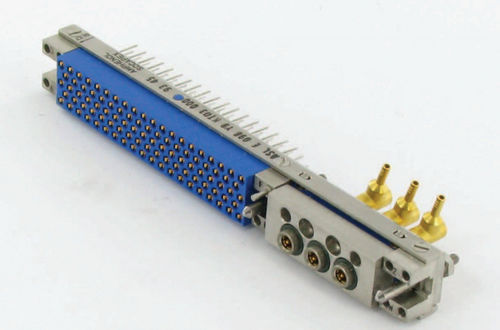

Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica
Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica - imagen - 2
Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica - imagen - 3
Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica - imagen - 4
Conector de datos - SIAL - AMPHENOL SOCAPEX - RF / híbrido / de alimentación eléctrica - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de datos, RF, híbrido, de alimentación eléctrica
Formato
mezzanine, de tarjeta a tarjeta
Forma
en ángulo recto
Sector
para aplicaciones espaciales, para la industria aeroespacial
Normas y certificaciones
RoHS
Otras características
MIL-STD, media densidad
Corriente primaria

3 A

Tensión

750 V

Paso

Máx.: 2,54 mm
(0,1 in)

Mín.: 1,905 mm
(0,075 in)

Temperatura de funcionamiento

Máx.: 125 °C
(257 °F)

Mín.: -55 °C
(-67 °F)

Descripción

Descripción SIAL es un sistema de interconexión modular de alta densidad desarrollado por Amphenol Socapex para entornos severos (aeronáutica civil y militar, C5ISR, espacial). El conector híbrido admite configuraciones mixtas de contactos de señal, potencia y RF, es compatible con abrazaderas térmicas y supera los requisitos MIL-DTL-55302. Incorpora rieles laterales que protegen los contactos macho y protección ESD en enchufe y receptáculo.

Características principales
  • Tecnología de contacto que permite desplazamiento lateral ±0.25 mm
  • Protección ESD en enchufe y receptáculo
  • Conector modular compatible con abrazaderas térmicas
  • 13 disposiciones de 18 a 392 contactos
  • Supera los requisitos MIL-DTL-55302

Aplicaciones
  • Aeronáutica civil y militar
  • C5ISR
  • Espacial

Beneficios del producto
  • Blindaje metálico para proteger contra descargas eléctricas durante el acoplamiento
  • Diseño especial de contacto que permite ±0.25 mm de desplazamiento lateral
  • Conector de alto número de pines: hasta 392 contactos
  • Opciones de conexión: mezzanine, placa a placa en ángulo recto y extremo a extremo
  • Densidad media: cuadrícula escalonada 2.54 mm [.100]; 1.905 mm entre filas

Características eléctricas
  • 3 A por contacto de señal
  • Tensión de resistencia dieléctrica (DWV): 750 Vrms al nivel del mar

Características ambientales
  • 500 ciclos de acoplamiento
  • Rango de temperatura de funcionamiento: -55 °C a 125 °C

Materiales y recubrimientos
  • Versiones compatibles con RoHS disponibles

Especificaciones técnicas
  • Tolerancia de desplazamiento lateral: ±0.25 mm
  • Disposiciones: 13 disposiciones, de 18 a 392 contactos
  • Clasificación de corriente por contacto: 3 A por contacto de señal
  • DWV: 750 Vrms al nivel del mar
  • Durabilidad de acoplamiento: 500 ciclos
  • Temperatura de funcionamiento: -55 °C a 125 °C
  • Cuadrícula / paso: densidad media 2.54 mm cuadrícula escalonada; 1.905 mm entre filas
  • Soporta conectividad mezzanine, ángulo recto y extremo a extremo placa a placa
  • Protección ESD en enchufe y receptáculo
  • Diseñado para superar los requisitos MIL-DTL-55302
  • Compatible con abrazaderas térmicas
